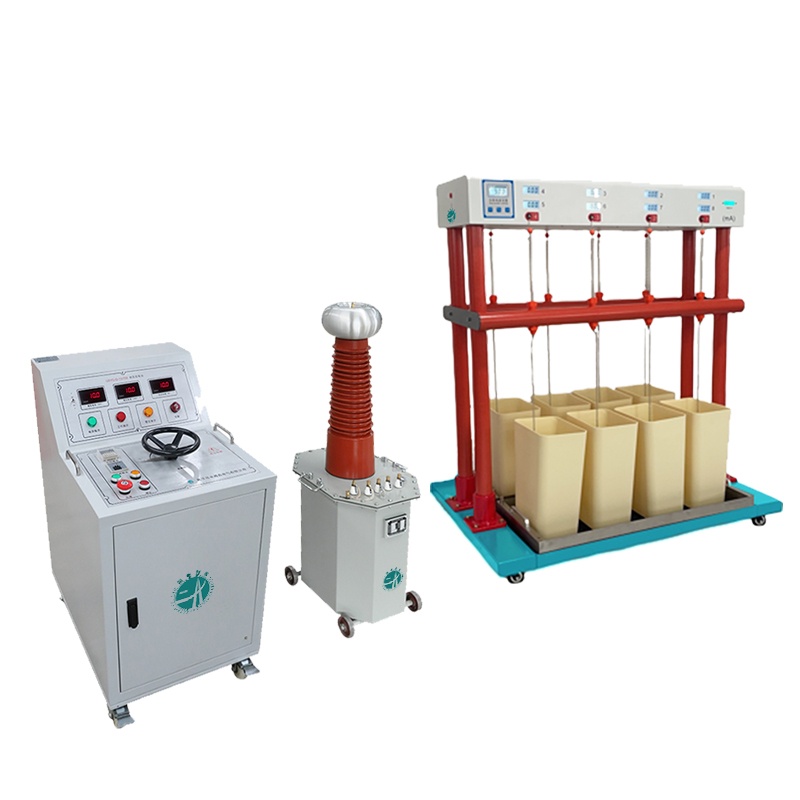

GDJS-108D 绝缘手套（靴）耐压试验装置根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DLT 1476-2023电力安全工器具预防性试验规程》、《GBT 17622-2008带电作业用绝缘手套》、《CB21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。可以按要求对绝缘靴、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。
执行标准
DL/T474.4-2018 现场绝缘试验实施导则:交流耐压试验
DL/T848.2-2018 高压试验装置通用技术条件:工频高压试验装置
GB/T16927.1-2011 高电压试验技术：一般定义及试验要求
DL/T 976-2017 带电作业工具、装置和设备预防性试验规程
DL/T 1476-2023 电力安全工器具预防性试验规程
GB21148 2020 足部防护 安全鞋
GB/T 17622-2008带电作业用绝缘手套
|
控制部分 |
|
|
输入电压 |
AC 220V±10% 50Hz±1 |
|
输出容量 |
10kVA |
|
低压输出 |
AC 0～250V |
|
输出电流 |
50A（Max） |
|
低压电流测量范围 |
0-50A 分辨率：0.1A |
|
高压电压测量范围 |
AC 0～100kV 分辨率：0.1KV |
|
高压电流测量范围 |
AC 0～100mA 分辨率：0.1mA |
|
计时范围 |
0～99H |
|
电压精度 |
≤±3%(10%~100%量程) |
|
电流精度 |
≤±3%(10%~100%量程) |
|
规格尺寸 |
350*480*970 110KG |
|
变压器部分 |
|
|
输出容量 |
10kVA |
|
低压（输入）电压 |
AC 0～200V |
|
低压（输入）电流 |
AC 0～50A |
|
高压（输出）电压 |
AC 0～100kV |
|
高压（输出）电流 |
0-100mA |
|
测量变比 |
1000：1 误差：±1% |
|
阻抗电压 |
≤12%； |
|
空载电流 |
≤10%； |
|
运行时间 |
额定容量下5min开，5min关断续周期工作制，1/3额定电压和1/3额定电流下可长期运行 |
|
规格尺寸 |
350*480*970 110KG |
|

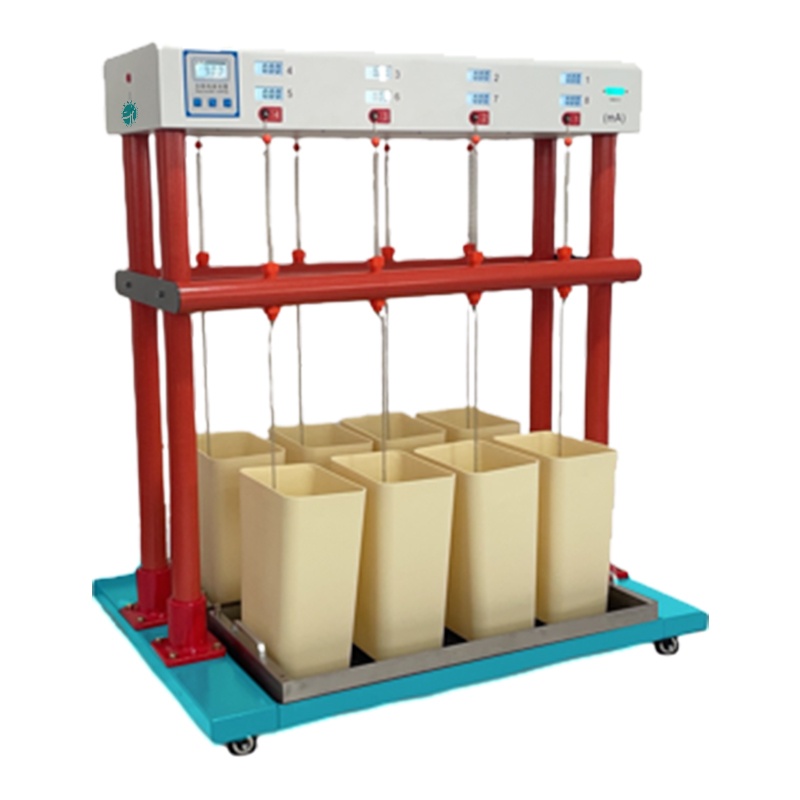

绝缘手套（靴）智能试验装置-泄漏电流测控平台 |
|
|
试验工位 |
8 |
|
泄漏电流测量范围 |
AC 0～30mA 分辨率：0.01mA |
|
设备规格尺寸 |
100*760*1150 50KG |
