绝缘斗臂车在带电作业过程中是频繁使用的机械设备，带电作业人员乘坐在斗臂车绝缘斗内进行带电作业，斗臂车的绝缘性能对带电作业人员的安全具有至关重要的作用。DLT 976-2005 《带电作业工具、装置和设备预防性试验规程》对绝缘斗臂车的电气试验具有严格规定，试验周期 6 个月，同时要进行绝缘上臂、绝缘下臂、绝缘外斗、绝缘内衬、绝缘吊臂进行工频耐压试验。试验过程中应无闪络、无击穿、无明显发热。绝缘上臂还要求泄漏电流不大于 400 微安。

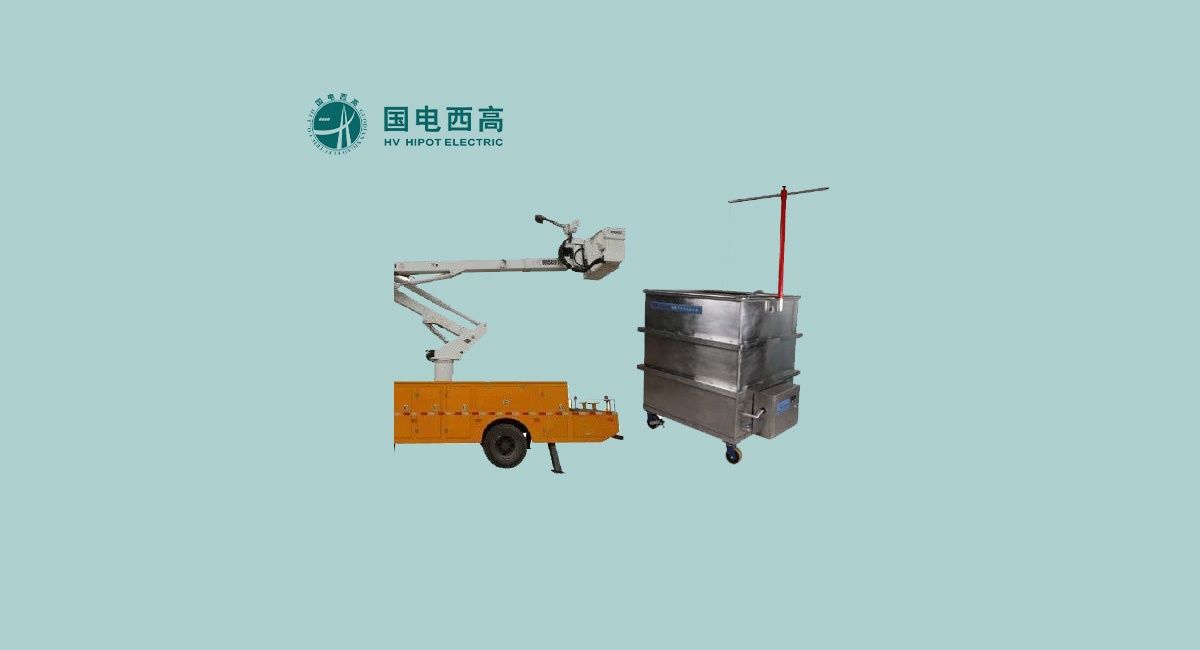

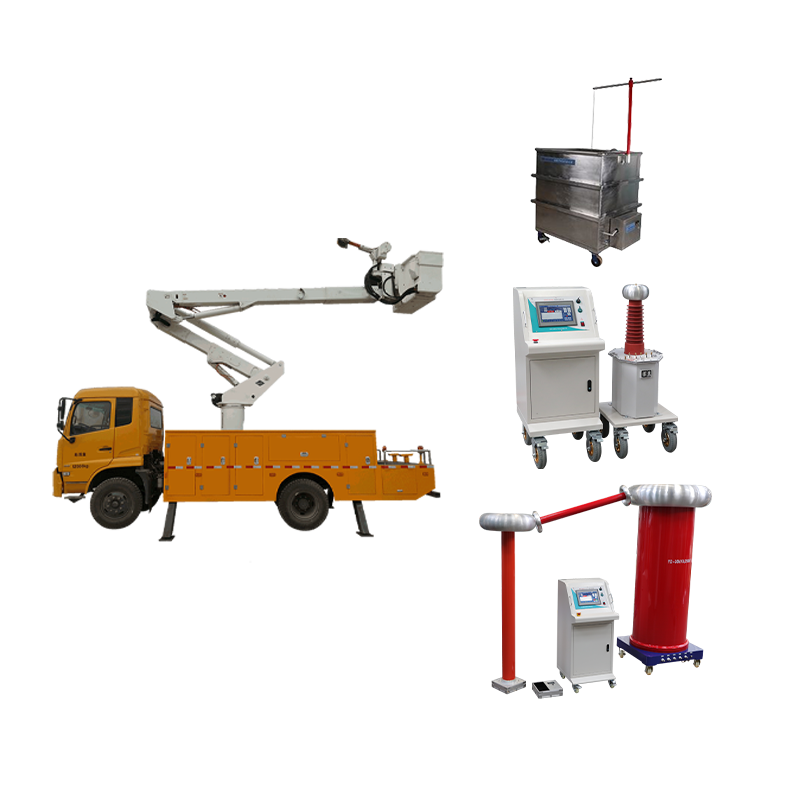

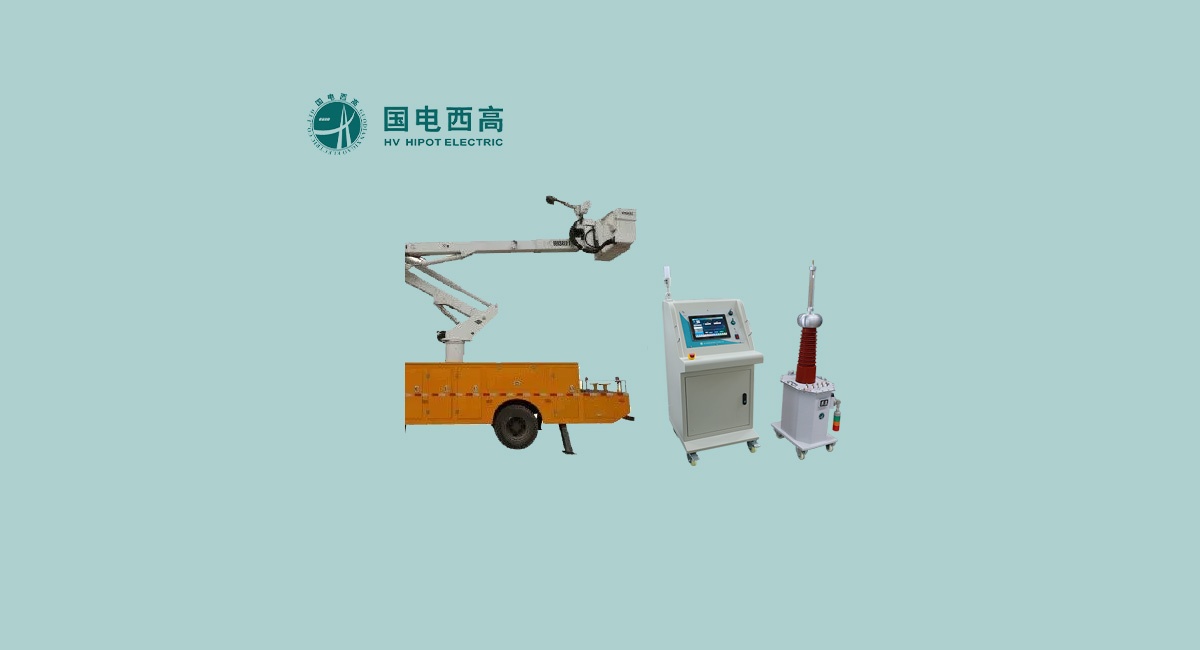

国电西高自主研发生产了GDDB绝缘斗臂车试验装置，适用于10kV及以下电压等级的绝缘斗臂车测试；整套系统由耐压试验装置、斗臂车测试水槽、高压电极、绝缘臂电极、智能无线微安表等设备构成。
|
10KV绝缘斗臂车试验装置配置表 |
|
|
GDDB-50B（智能控制型标配） |
|
|
1 |
5KVA智能控制箱 |
|
2 |
5KVA/50KV试验变压器（油变、气变、干变可任选） |
|
3 |
斗臂车绝缘斗试验水槽 |
|
4 |
智能无线微安表 |
|
5 |
绝缘臂电极 |
|
6 |
外斗电极 |
|
输入电压： |
AC220V±10% 50Hz±1 |
|
低压输出： |
AC 0-250V |
|
低压电流： |
25A（Max） |
|
输出容量： |
5kVA |
|
高压输出： |
AC 0～50kV |
|
微安表电流范围： |
0-1999uA，精度： ≤0.5%(F.S)±2个字 |
|
绝缘斗试验水槽最高耐受电压： |
70kV（AC） |
|
水槽内尺寸： |
1200(W)×1000(D)×1200(H) mm |
|
水泵工作电压： |
220V，50Hz 额定功率：370W |
|
计时范围： |
0～900s |
|
环境温度： |
－20℃～50℃ |
|
电压精度： |
≤1% (F.S)±5个字 |
|
电流精度： |
≤1% (F.S)±5个字
|
