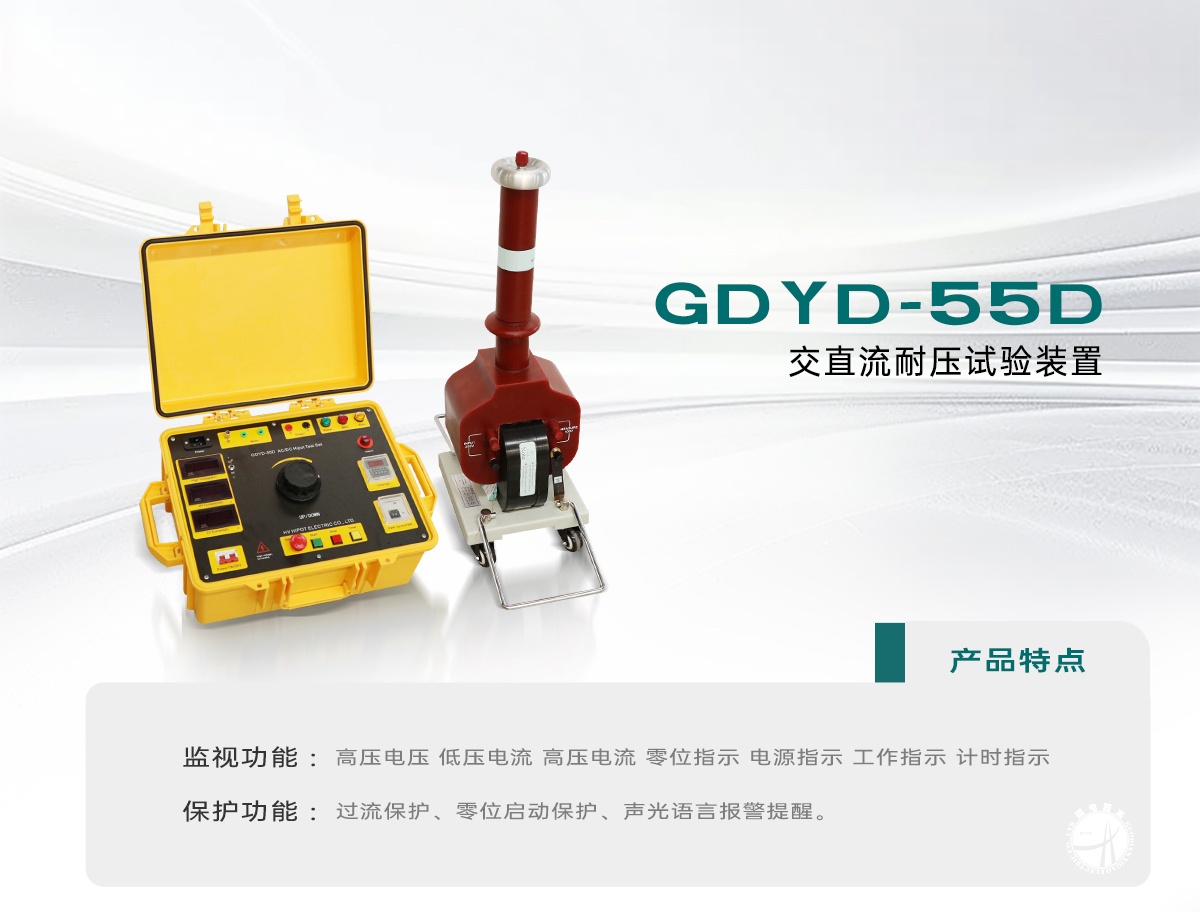

GDYD-55D 交直流耐压试验装置根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

功能特点

监视功能：高压电压 低压电流 高压电流 零位指示  电源指示 工作指示 计时指示。

保护功能：过流保护、零位启动保护、声光语言报警提醒。

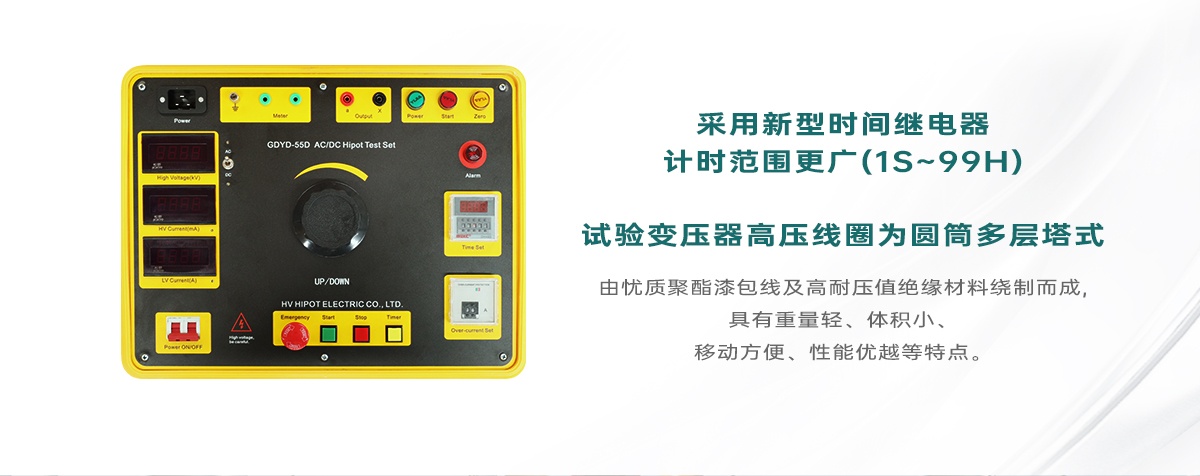

采用新型时间继电器，计时范围更广（1S~99H）。

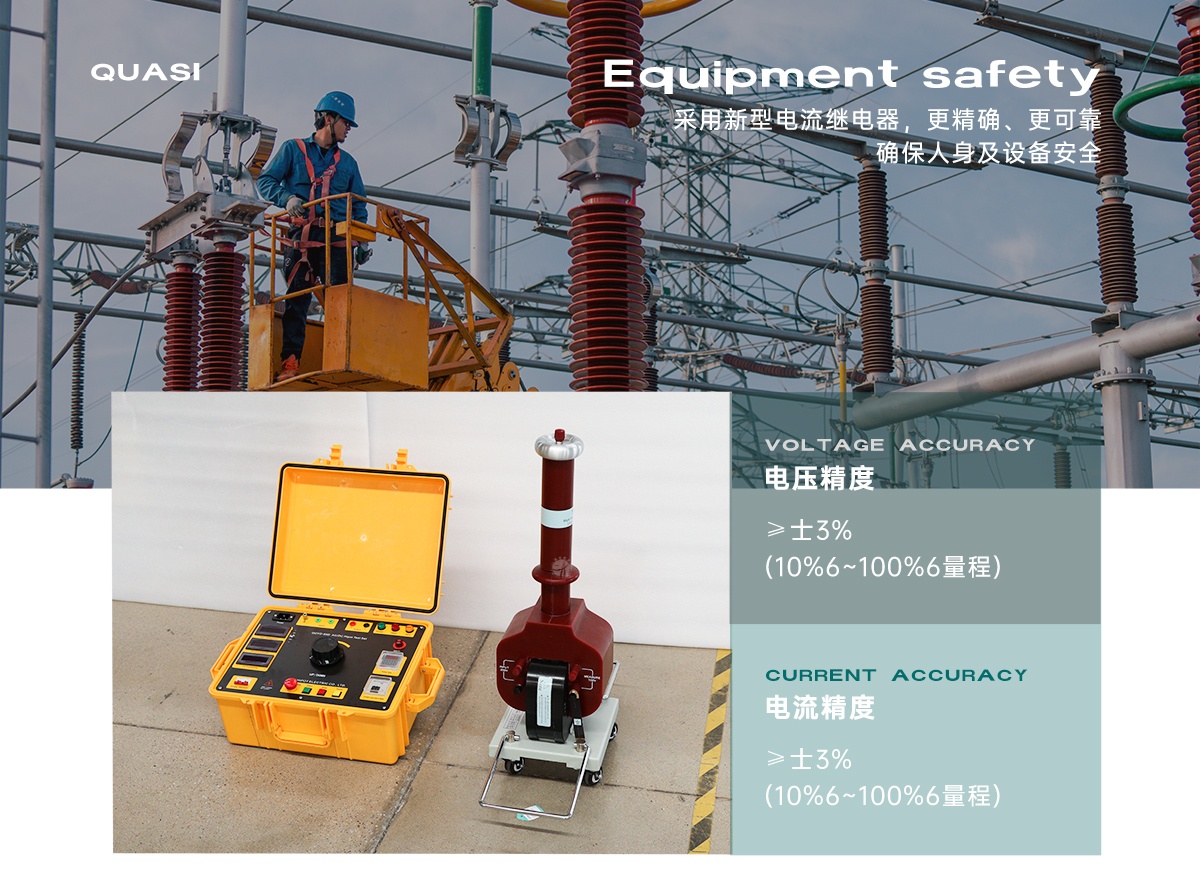

采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

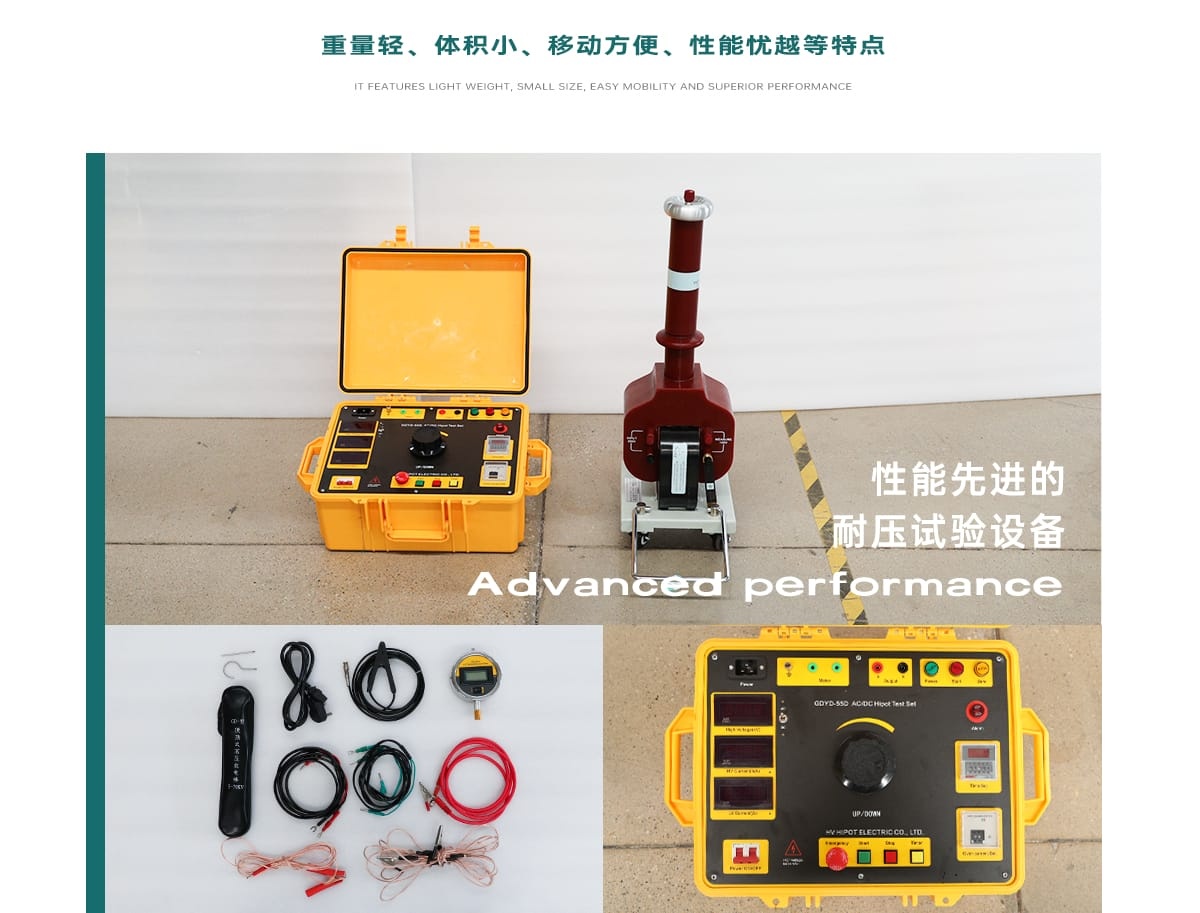

试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成，具有重量轻、体积小、移动方便、性能优越等特点。

控制部分

输入电压：AC220V±10%  50Hz±1

输出容量：5kVA

低压输出：AC 0～250V

输出电流：25A（Max）

低压电流测量范围：0-25A        分辨率：0.1A

高压电压测量范围：AC0～50kV    分辨率：0.1KV

高压电流测量范围：AC0～100mA    分辨率：0.1mA

计时范围：0～99H

电压精度  ≤±3%(10%~100%量程)

电流精度  ≤±3%(10%~100%量程)

规格尺寸：440*360*240   19.5KG

变压器部分

输出容量：5kVA

低压（输入）电压：AC 0～200V

低压（输入）电流：AC 0～25A

高压（输出）电压：AC 0～50kV

高压（输出）电流：0-100mA

测量变比：500：1   误差：±1%

阻抗电压：≤12%；

空载电流：≤10%；

运行时间：额定容量下5min开，5min关断续周期工作制，1/3额定电压和1/3额定电流下可长期运行

规格尺寸：330*250*650 45KG
