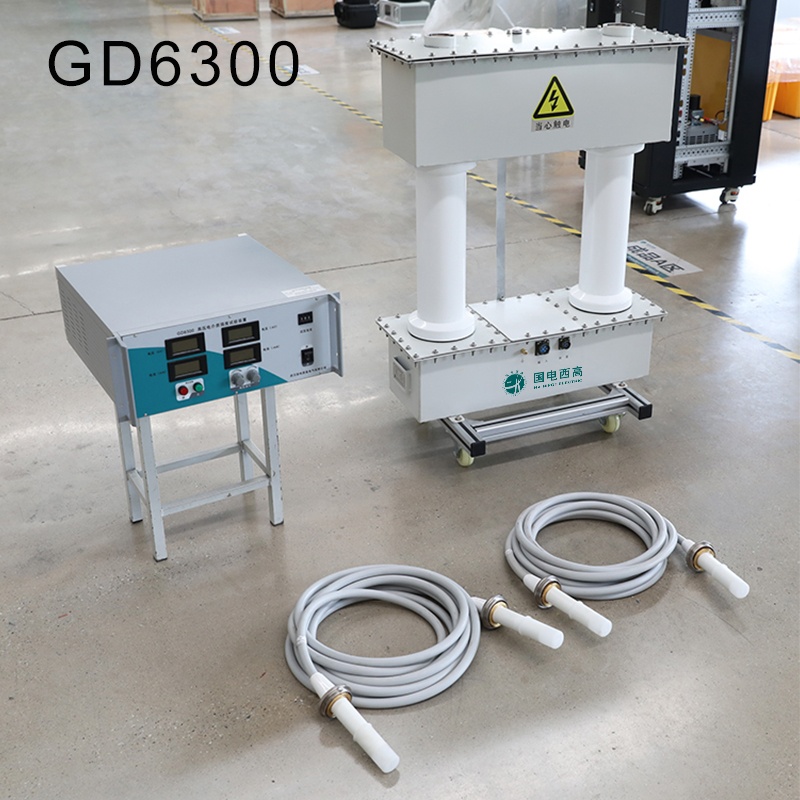

GD6300高压电介质强度试验装置专门针对X射线高压发生器进行耐压检测的正负极性的高压试验装置；

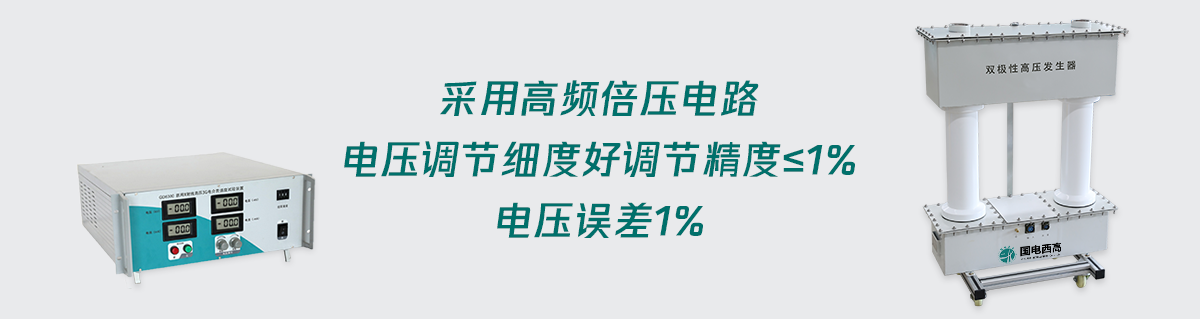

采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件；
正、负极性电压同时输出叠加成2倍电压进行耐压试验；
采用电压负反馈，输出电压稳定度高，纹波系数小≤1%；
全量程平滑调压，电压调节细度好调节精度≤1%，电压误差1%（读数±1），电流误差1%（读数±1个字）；
升压电位器零起升压；
过压保护采用拔码设定，一目了然；
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强；

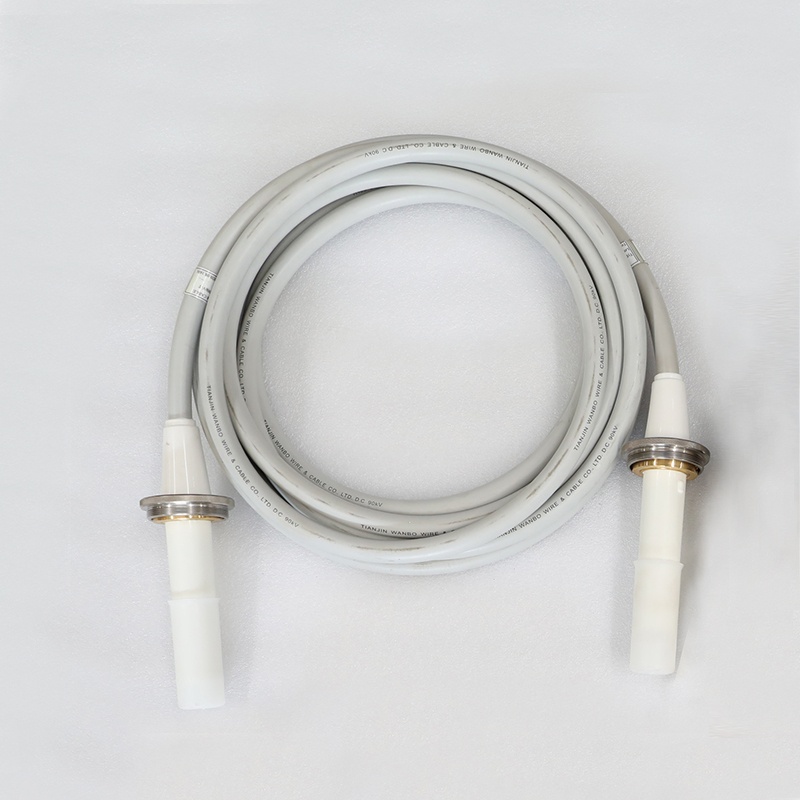

一体化设计、高压拖地电缆引出，方便现场试验；
产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
|
正极性100KV高压源参数 |
负极性100KV高压源参数 |
||
|
工作电源 |
380V三相四线供电 |
工作电源 |
380V三相四线供电 |
|
输出电压 |
+100KV |
输出电压 |
-100KV |
|
输出电流 |
20mA |
输出电流 |
20mA |
|
电压测量 |
±1％1个字 |
电压测量 |
±1％ |
|
电流测量 |
±1％1个字 |
电流测量 |
±1％ |
|
电压稳定度 |
随机波动，电源电压±10％时≤1‰ |
电压稳定度 |
随机波动，电源电压±10％时≤1‰ |
|
如需要更高稳定度，可订制≤0.1‰ |
如需要更高稳定度，可订制≤0.1‰ |
||
|
直流高压 |
脉动因数≤1％ |
直流高压 |
脉动因数≤1％ |
|
工作方式 |
间断使用30分钟 |
工作方式 |
间断使用30分钟 |
|
环境温度 |
-10℃≈50℃ |
环境温度 |
-10℃≈50℃ |
|
相对湿度 |
＜90％无凝露25℃时 |
相对湿度 |
＜90％无凝露25℃时 |
|
海拔高度 |
1500m以下 |
海拔高度 |
1500m以下 |
