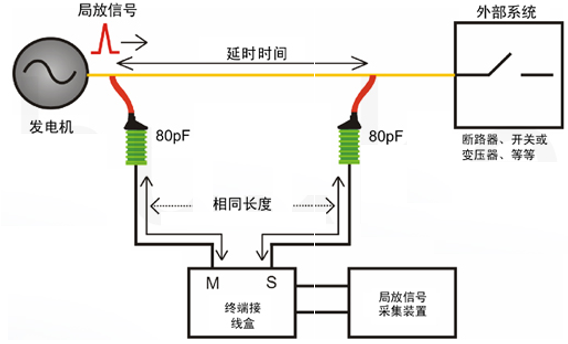

GDPD-GSW/OL发电机局放在线监测系统 需在发电机每相需要安装2个耦合器，3相共需要6个耦合器,其中3个母线耦合器安装在发电机的高压输出端上，另外3个安装在靠近系统的母线上。每相上的两个母线耦合器通过相同长度的电缆连接到系统主机的接线终端上，来自发电机外部的噪声脉冲信号首先到系统主机的S输入端，而来自发电机的局放脉冲信号首先到达系统主机的M输入端。这样，通过判断脉冲信号首先到达M 端或S 端，系统主机就能够自动地分辨出来自发电机外部的噪声信号和来自定子绕组的局放信号，这就是“定向噪声分离技术”。
GDPD-GSW -OL型发电机局部放电在线监测系统，可以用于连续监测和分析发电机及发电机出线母排及管母等多种高压电气设备。该监测装置独立完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列的工作。采用UDP/IP网络协议信号输出，可以直接连接到后台计算机，后台计算机上位机软件具有在线局放数据的记录、趋势图形显示、图形分析、统计分析等功能。
发电机局部放电在线监测系统是为各类大型发电机定子绕组提供自动与连续局放监测的经济型仪器。适用范围：该系统主要适用于发电机的局部放电在线监测，并广泛适用于发电厂、变电站高压电气设备的局部放电在线监测。
|
序号 |
名称 |
描述 |
|
1 |
测量通道 |
4个独立测量通道 |
|
2 |
采样精度 |
≥12Bit |
|
3 |
采样速率(同步) |
单通道采集速率≥100MHz |
|
4 |
监测同步 |
同时监测全部通道，无时间差 |
|
5 |
检测灵敏度 |
10pC |
|
6 |
测量范围 |
5pC～10nC |
|
7 |
高频通道 |
100kHz～30MHz |
|
8 |
同步方式 |
外同步方式频率范围: 50～500Hz |
|
9 |
电磁兼容 |
该装置满足电力系统4级要求 |
|
10 |
接口 |
RJ45或者RS485 |
|
11 |
满足协议 |
UDP/IP协议，标准RTU协议 |
|
12 |
通道供电方式 |
不供电 |
|
13 |
采集主机供电电源 |
AC 85-260V、50Hz/60Hz |
|
14 |
功耗 |
20W |
