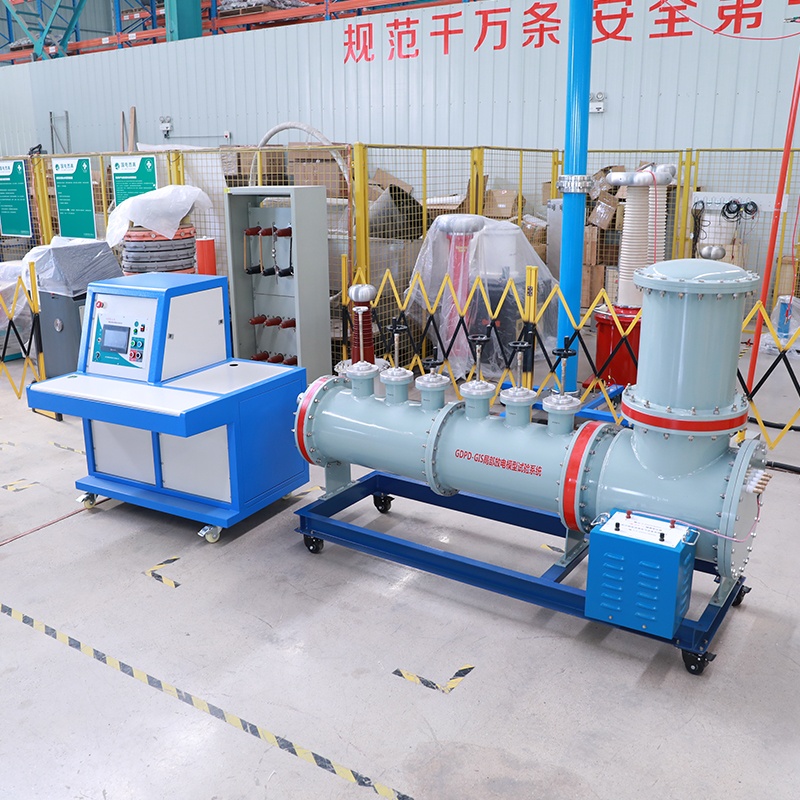

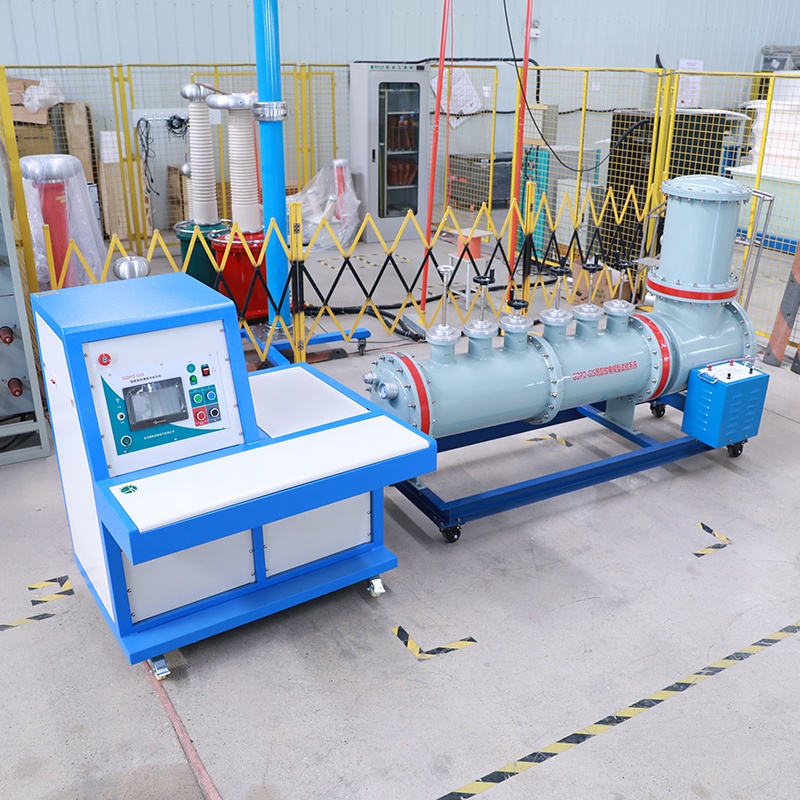

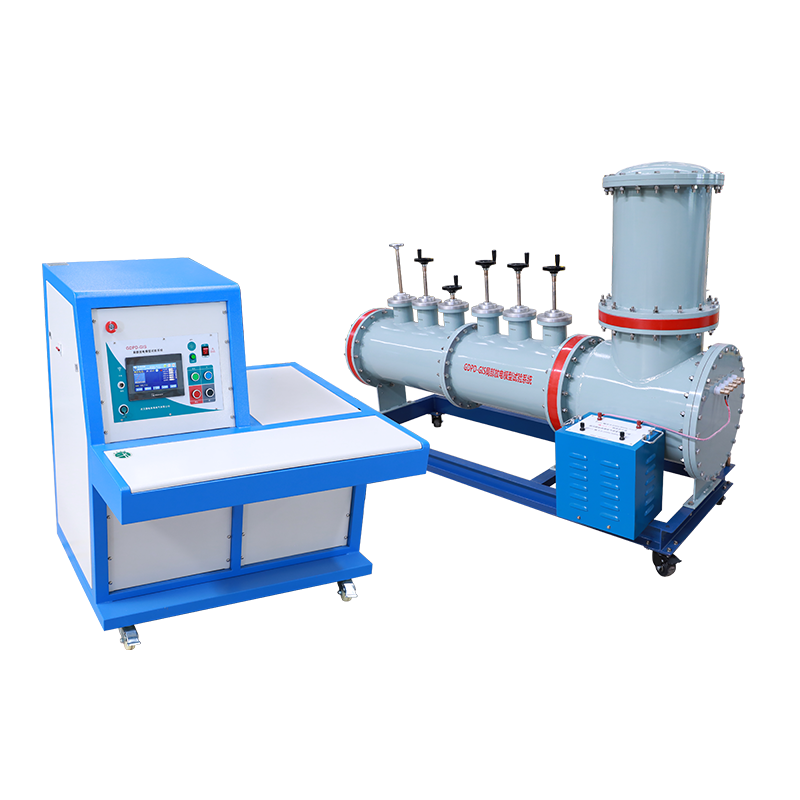

GDPD-GIS 局部放电模型试验系统平台可模拟 GIS 组合电器内部各种局部放电现象包括尖端放电、颗粒放电、悬浮放电、气隙放电、沿面放电等 5 种类型，适用于在实验室模拟 GIS 局部放电检测的科学研究、实验研究、仪器考核与教学培训，适用于采用接触式超声波法（AE），特高频法（UHF）、脉冲电流等方法的带电局放巡检仪的模拟试验检测。

模拟 110KV GIS 各种局部放电现象，采用电脉冲法、超声波法、特高频法等多种最新研发的检测 手段对 GIS 典型绝缘缺陷模型进行检测。本实验装置可在实验室内模拟 GIS 内部各种单一缺陷和不同组合缺陷，获得反映各种绝缘缺陷的局部放电实验数据，并可实现对GIS 内绝缘缺陷的局部放电模式识别。

GDPD-GIS 局部放电模型试验系统装置可广泛用于教学、科研院所和设备制造厂家针对 GIS 局部放电带电、在线检测的实验研究、仪器考核 与教学培训，并可为电力电网设备检修提供指导依据。

技术参数

1.放电模型种类：放电模型气室配置有：尖端（采用尖板电极形式）、颗粒、气隙、沿面、悬浮5种放电模型。

2.放电模型调节方式：   手动
3.隔离滤波器输入电压：0-200V
4.内置无局放变压器输入电压：0-200V
5.GIS模拟装置额定电压：100kV
6.GIS模拟装置额定容量：10kVA
7.耦合电容电容量：100pF
8.额定工作频率：50 Hz
9.SF6气室绝缘介质：SF6气体
10.充气压力：0.3~0.4MPa
11.年泄漏率：≤1%

12.系统整体局放量：≦3PC

工作环境

1.环境温度：－100C –50 0C、适用于户外/户内、可长期户外运行。
2.防护方式：配备户外防雨罩、具备防尘，防雨。
3.绝缘介质：SF6气体。
4.相对湿度：≤90%RH
5.海拔高度:  ≤5500米
