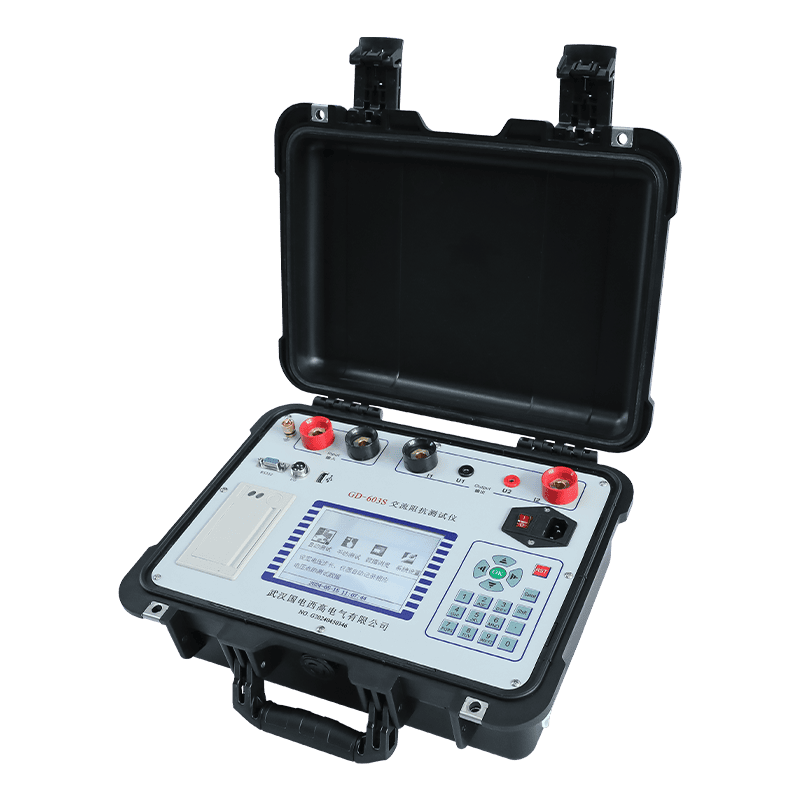

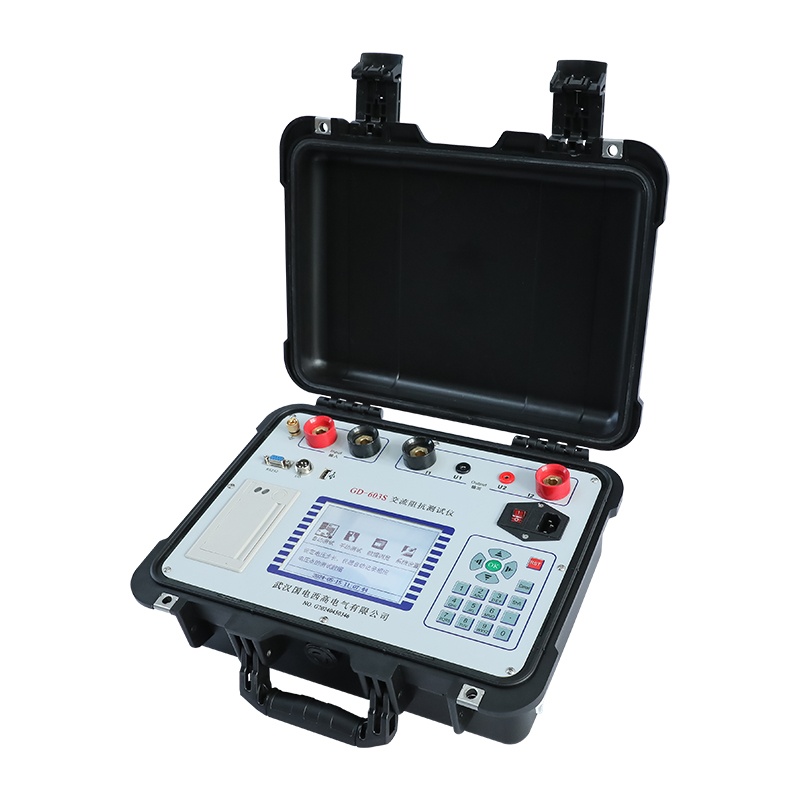

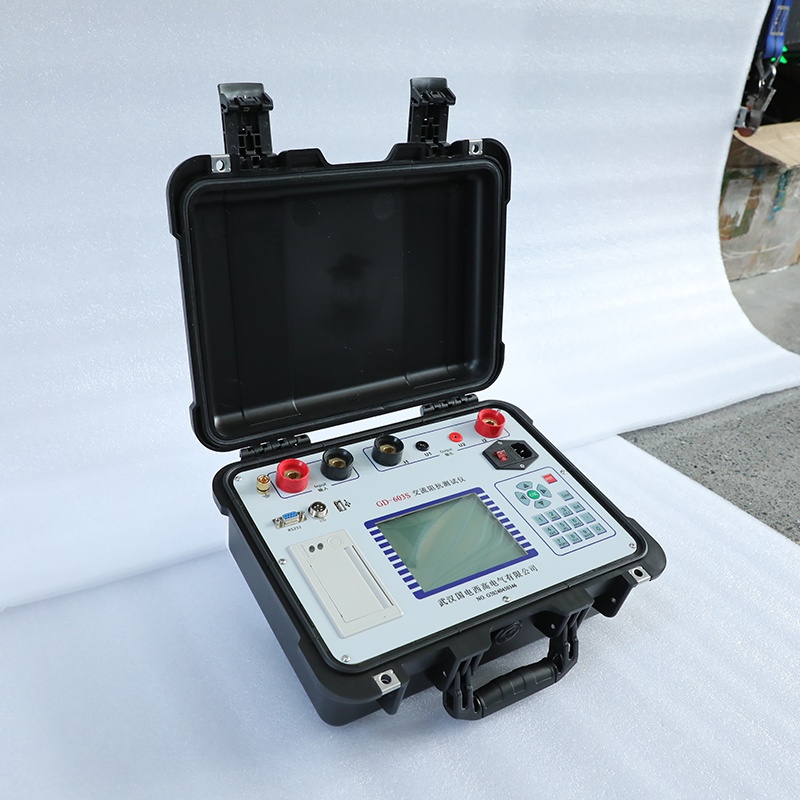

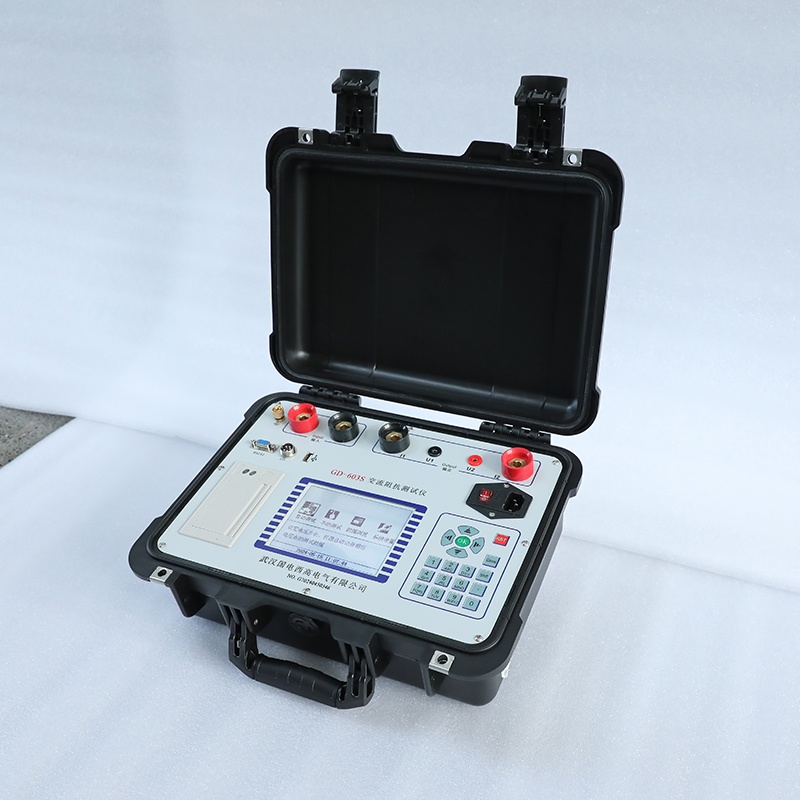

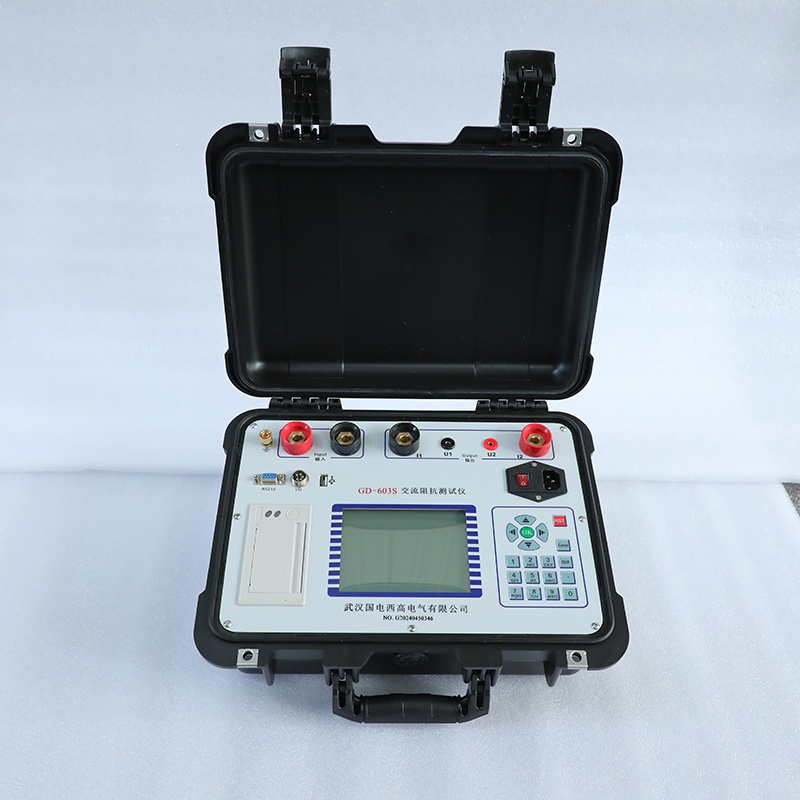

GD-603S发电机交流阻抗测试仪是增强型发电机转子交流阻抗测试仪，该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

功能特性

1、全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、 电流、阻抗、功率、频率、设备编号、时间等）。
2、超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。
3、内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档。
4、具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。
5、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。
6、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
7、自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。

产品参数

环境条件	温度：	－5C～40C
	相对湿度：	<95%（25C）
	海拔高度：	<2500m
	外界干扰：	无特强震动、无特强电磁场
	供电电源：	200VAC~240VAC，45Hz~55Hz
性能指标	1)交流阻抗	0－6kΩ   0.2级
	2)交流电压	0－600V   0.2级
	3)交流电流	0-120A   0.2级
	4)有功功率	0-72KW   0.2级
	5)频  率	40---75HZ   0.2级
	6)体  积	415×225×200mm
	7)重  量	5kg
绝缘强度	1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。
	2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
