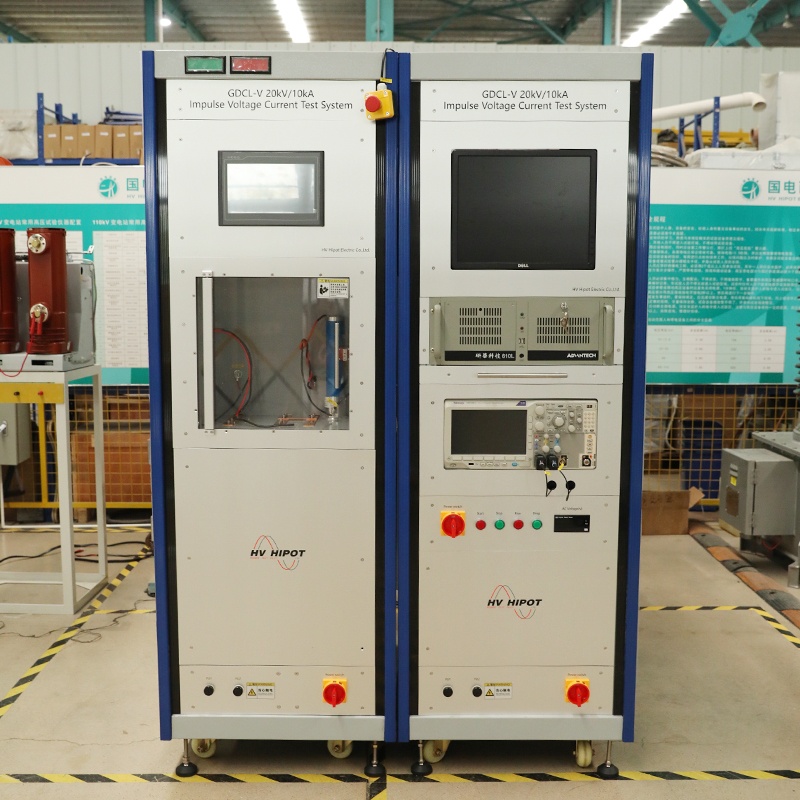

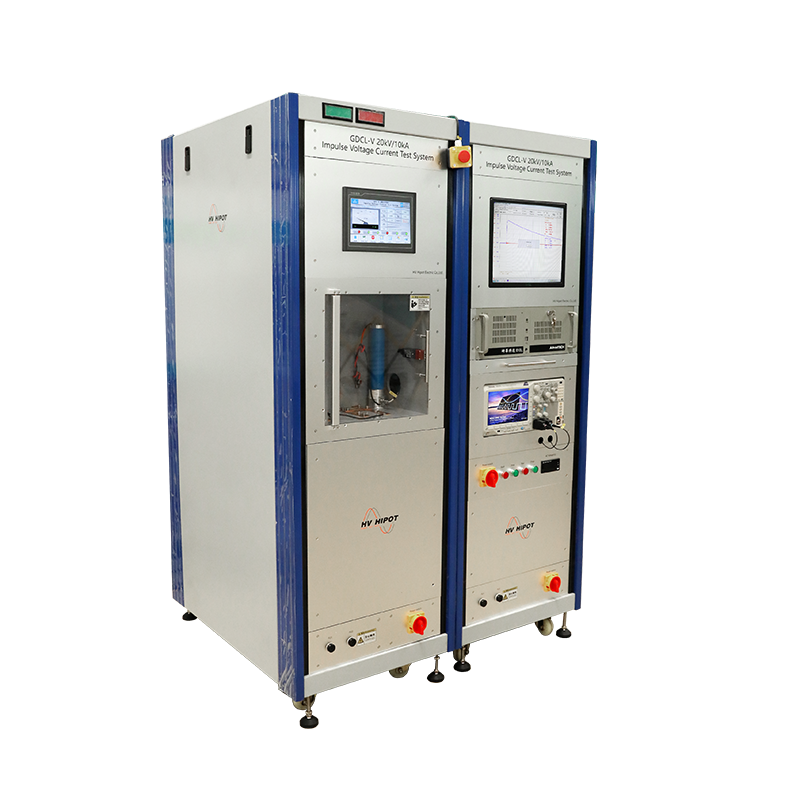

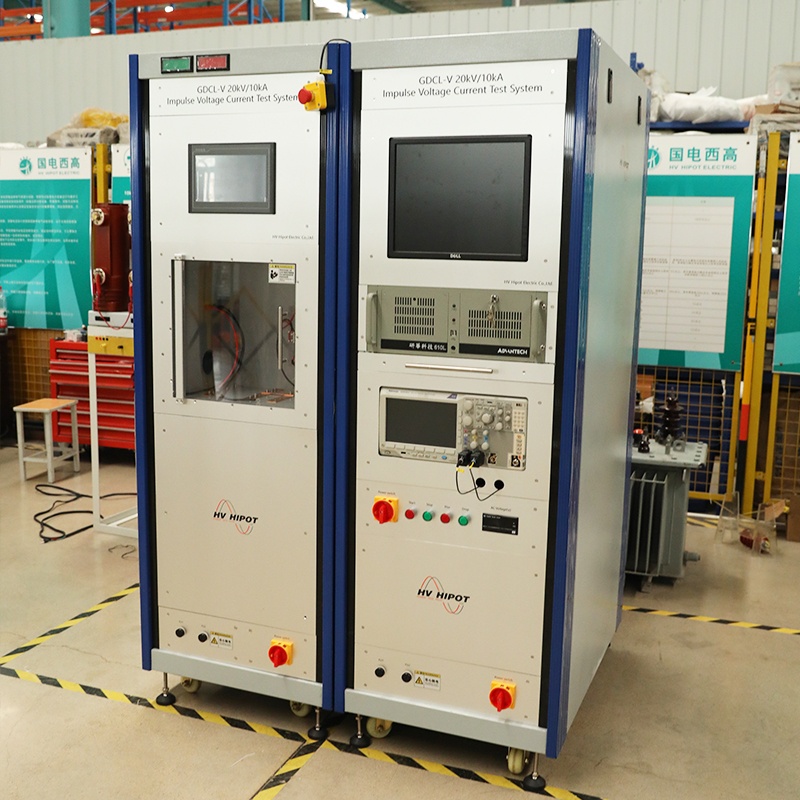

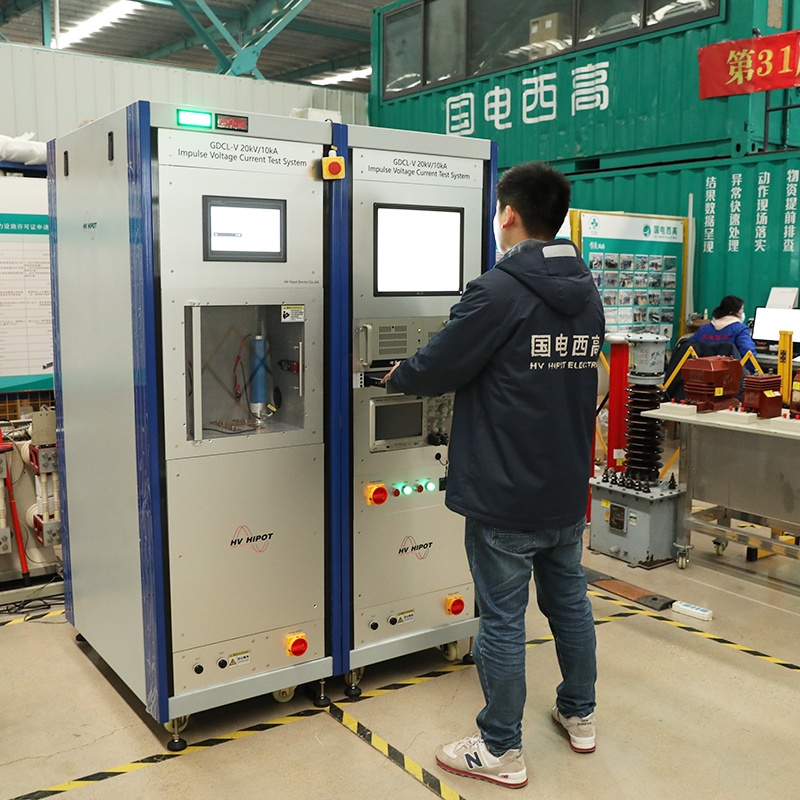

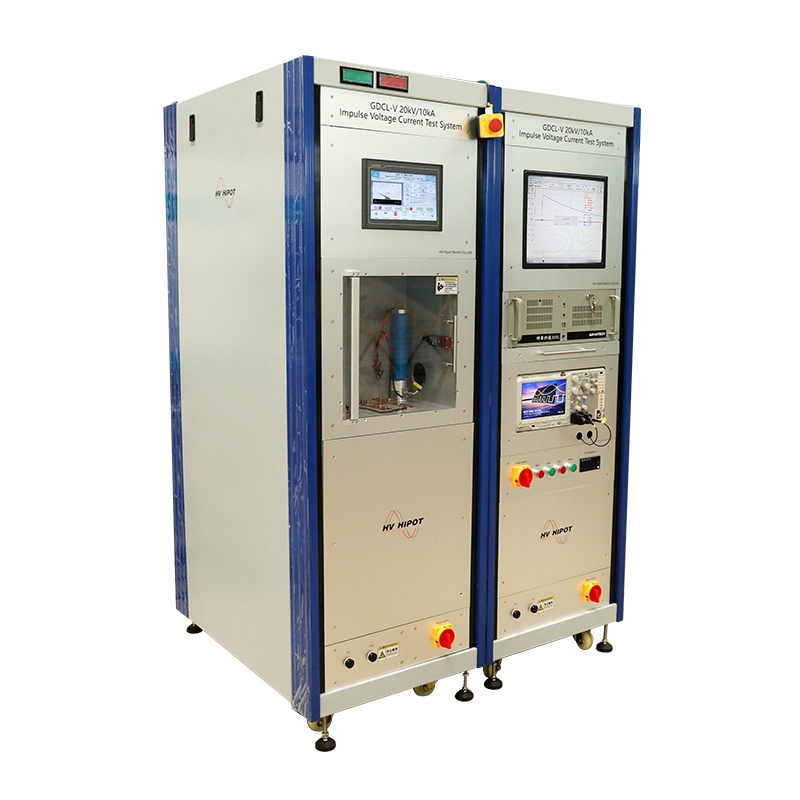

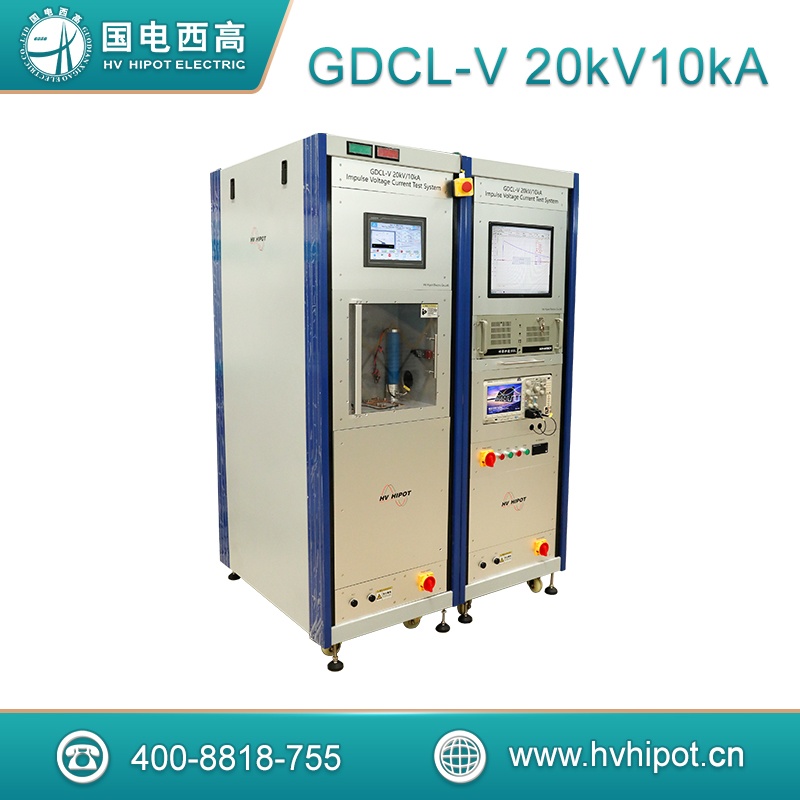

GDCL-V 20kV/10kA冲击组合波测试系统设备针对低压配电系统SPD的II级产品组合波测试试验要求，可产生冲击电压（1.2/50μs）和冲击电流（8/20μs），用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器（SPD）等进行冲击电流试验及残压值的检定，或者用于其他科学研究试验。

为提高测试自动化程度，该装置采用计算机和PLC控制技术，主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。

标准

GB 18802.1-2012 低压配电系统的电涌保护器（SPD） 第一部分：性能要求和试验方法

GB/T 18802.12-2006 低压配电系统的电涌保护器（SPD）第12部分：选择和使用导则

GB/T 16927.1-1997高电压试验技术 第一部分 一般试验要求

GB/T 16927.2-1997高电压试验技术 第二部分 测量系统

GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

IEC61000-4-5 电磁兼容性（EMC）第4-5部分：测试与测量技术 --- 浪涌抗扰性试验

IEC61643.11: 低压电涌保护器（SPD）- 第11部分：低压电力系统的电涌保护器 --- 性能要求和试验办法

IEC61643-21: 低压电涌保护器（SPD）- 第21部分：电信与信号网络系统的电涌保护器 --- 性能要求和试验方法

产品参数

适用条件

海拔高度：£1000m

环境温度：－5℃～＋40℃，最大日温差：25℃

相对湿度：< 85％（20℃），无凝露

使用环境：户内

无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体

电源电压的波形为正弦波,波形畸变率 < 5%,电压波动小于10%

接地电阻不大于0.5Ω

测试平台主要技术参数为：

输入电源：AC220V/22kV/3kVA，50Hz
直流最高充电电压：DC12kV，最大充电电流0.5A
充电时间：22kV40s~60s内完成
充电电压整定：测试初始化进行充电电压预设定和整定
残压水平：≤2.5kV
自动极性转换：可分别单独设置正负极性冲击次数，相位角度0-360°可调

雷电冲击电流发生回路
雷电流8/20µs雷电流额定幅值：2-20kA，
电容量：16uF充电电压12kV
输出能力：10%~100%，反峰<20%(不接退耦负载)
输出阻抗：0.5欧姆（10kV/20kA）

组合波发生回路
雷电流8/20µs雷电流额定幅值：1-10kA，雷电压1.2/50µs雷电流额定幅值：2-20kV，
电容量：8uF充电电压22kV
输出能力：10%~100%，反峰<20%(不接退耦负载)
输出阻抗：2欧姆±10%

试品柜: 宽度x直径x高度=400*400*300mm ( 也可以根据客户要求特别定制)

柜子的尺寸: 宽度x直径x高度=600*800*1800mm

重量：约650 kg
