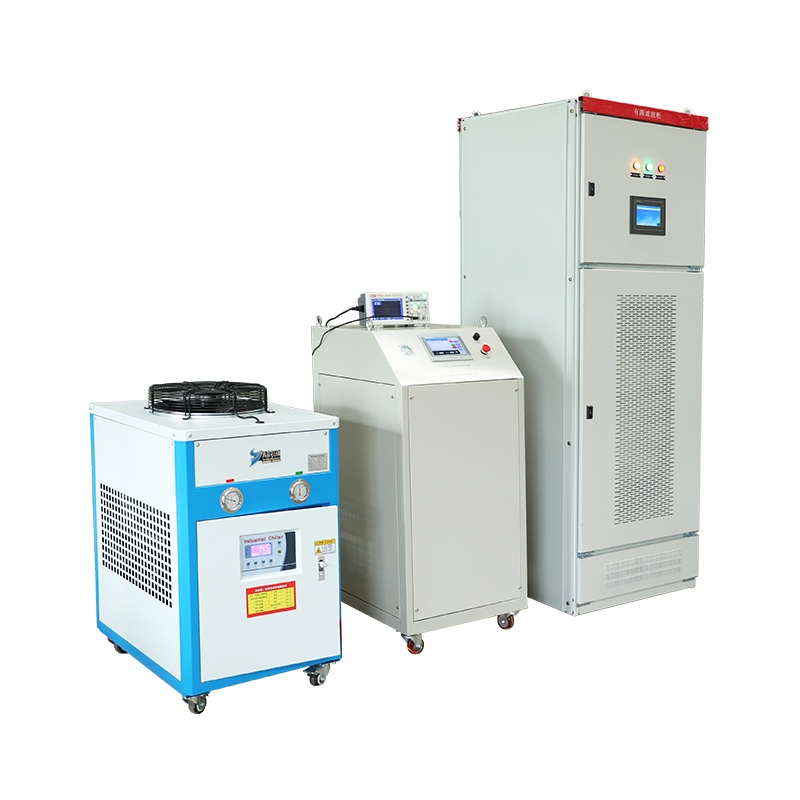

直流脉冲大电流发生装置是国电西高通过多年实践经验自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于电流互感器，电动机保护器，空气开关，开关柜，断路器等校验，以及金属材料的加热试验研究。

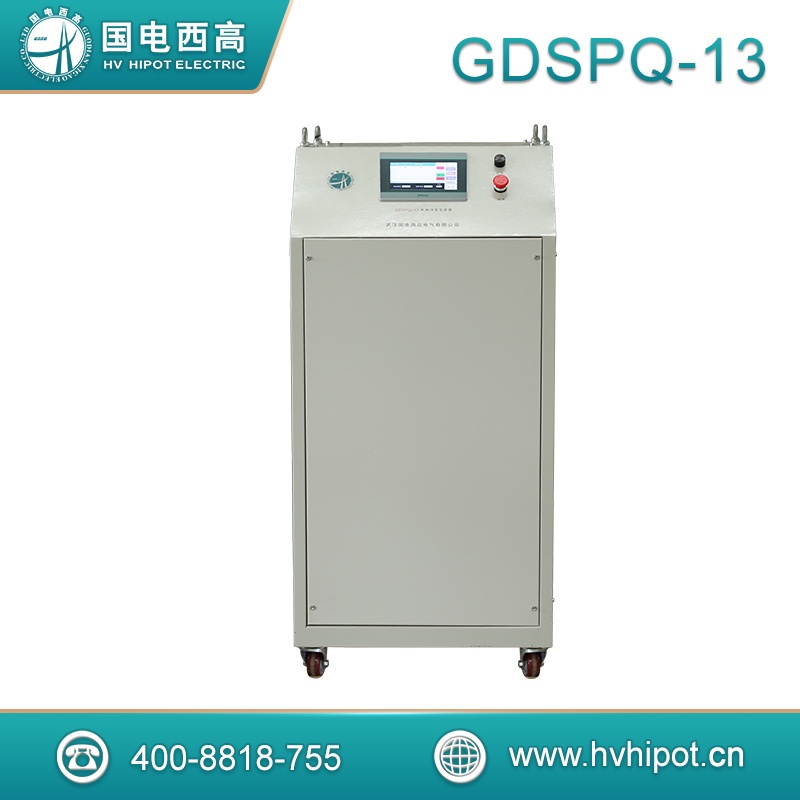

国电西高生产的GDSPQ-13电脉冲发生装置采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进的国际先进的全桥移相软开关技术，PWM 控制，闭环采样，软启动、过压、过流、过热保护输出效率及输出精度高，体积小、重量轻，使电源得以稳定、可靠、安全地工作。

功能特点

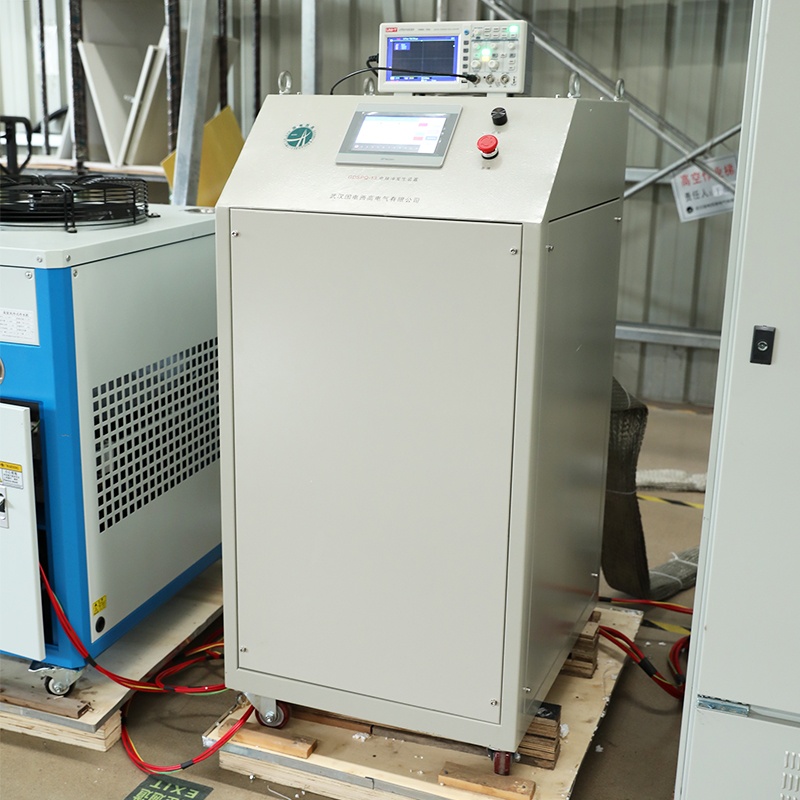

1、主控制部分采用西门子工业级PLC控制器及7寸彩色液晶触摸屏，显示效果更友好、直观抗干扰能力强。
2、采用双层10×120黄铜铜排叠加输出，接触面积大接触电阻小散热快通流能力强。

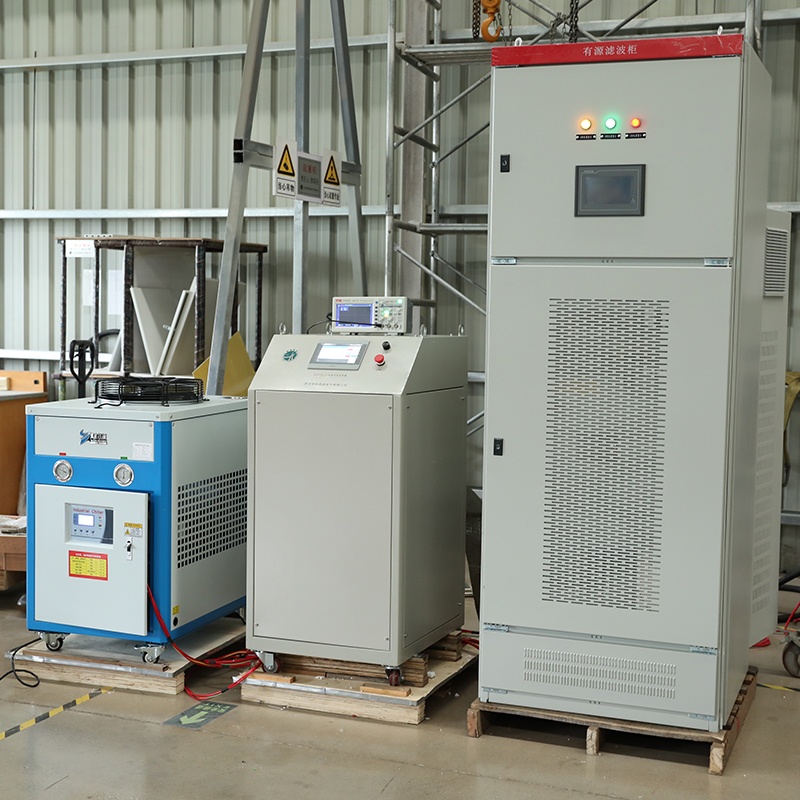

3、电脉冲装置采用强制水冷机进行制冷，对系统内的功率器件进行循环水冷却，散热效果快，可保证系统可靠长期运行。
4、系统具有恒流、恒压、恒功率输出功能，安全可靠。
5、保护齐全具有输出过电压、过电流、过功率、过温度保护，当系统工作过程中发生过压、过流、超温度设置现象时，系统会自动切断输出以保护系统安全。
6、系统具用循环水压不足保护功能，当未开启制冷机循环水时系统会禁止启动输出操作。
7、系统反应速度快，对于电网及负载变化具有极强的适应性，输出精度高。
8、当电网故障造成设备缺相运行时，系统会自动停上输出。
9、允许电网变化范围为230V±10%，当电网超出允许范围是自动调节脉宽，保证设备正常运行。

 10、系统软件采用国电西高自行开发的速慧PLC可编程控制系统，系统可扩展性强可靠性高，利于维护升级。

产品参数

规格型号				GDSPQ-13
输入特性		输入方式		三相三线+地线
		输入电压		AC380V+10%
		输入频率		50Hz/60Hz+5Hz
		输入电流		MAX315A
输出特性		额定功率		120kW
		电压调节范围		0V-12V
		电流调节范围		0-10000A
		电压输出精度		±（1.0%FS±0.5%RD）
		电流输出精度		±（2.0%FS±0.5%RD）
		电流显示精度		±（1.0%FS±0.5%RD）
		输出波形		方波、正弦波
		输出脉冲频率范围		15-35KHZ
		显  示 分辨率	电  压	0.1V
			电  流	1A
		工作特性		可连续工作输出
操作显示				彩色触摸液晶显示，触摸操作
保护功能				输入电源故障、模块故障、超温、循环水故障报警显示
安  全 特  性	绝缘电阻			≥20MΩ
	耐压性能			2000VDC测试60S，无飞弧，击穿。
	接地电阻			≤100mΩ
噪   声				≤65dB
防护等级				IP20
冷却方式				水冷
工  作 环  境	环境温度			-20℃～45℃
	环境湿度			10%～90%(无凝露)
	海拔高度			≤2000m
外形尺寸（宽*高*深mm）				600*700*1500
整机重量				约200KG
