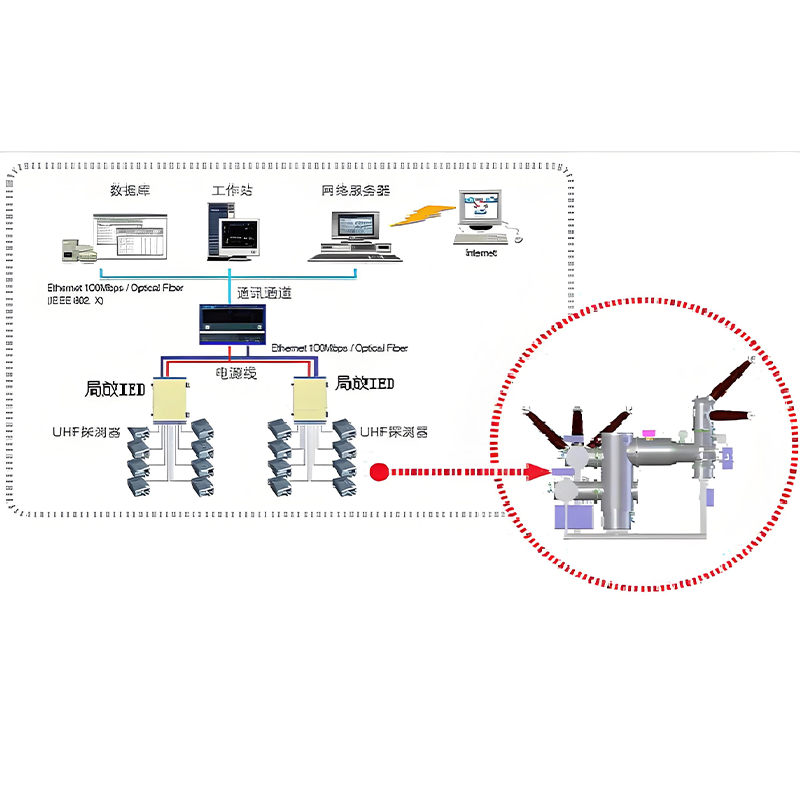

局部放电故障是GIL/GIS常见的故障类型，需要利用GIS局部放电在线监测及故障定位系统对GIL/GIS局部放电信号进行实时在线监测，并对测量的数据进行分析处理和综合判断，实时给出设备的绝缘状态评估报告，后续根据监测结果安排检修计划，避免由于设备故障而导致重大电网事故发生，以最低维护成本来保证系统的正常运行。
国电西高研发的GIS局放在线监测系统采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的高速DSP数字处理技术及软件处理技术使我们的监测系统采集速度快准确，是电力系统GIS局放在线监测最经济可靠的解决方案。
|
产品 |
指标类型 |
指标名称 |
指标值 |
单位 |
备注 |
|
GIL/GIS局部放电监测传感器 |
环境指标 |
工作温度 |
-25 ～ +65 |
℃ |
|
|
工作湿度 |
< 95% |
/ |
|
||
|
综合监测性能 |
测量灵敏度 |
-80(内置)； |
dbm |
|
|
|
-75(外置)； |
|||||
|
测量带宽 |
300 ～ 2000 |
MHz |
|
||
|
测量精度 |
0.1 |
dB |
|
||
|
平均等效高度 |
> 10 |
mm |
中国电科院测试报告 |
||
|
过压保护 |
具备 |
|
|
||
|
信号接口 |
N型射频端子 |
/ |
|
||
|
综合外观性能 |
材质 |
6061铝合金(内置式) |
/ |
|
|
|
304不锈钢(外置式) |
|||||
|
外形尺寸(内置式) |
多种尺寸选择 |
mm |
支持定制 |
||
|
防水性能 |
良好 |
|
|
|
产品 |
指标类型 |
指标名称 |
指标值 |
单位 |
备注 |
|
GIL/GIS局部放电在线监测IED |
工作电源及环境 |
电源输入 |
AC 120 ～ 240 |
V |
|
|
功耗 |
< 30 |
W |
|
||
|
工作温度 |
-25 ～ +65 |
℃ |
|
||
|
工作湿度 |
< 95% |
/ |
|
||
|
综合监测性能 |
自检功能 |
具备 |
/ |
开机自检 |
|
|
接入传感器 |
内置、外置 |
/ |
|
||
|
监测带宽 |
300 ～ 1500 |
MHz |
|
||
|
测量范围 |
-80 ～ -20 |
dBm |
|
||
|
测量精度 |
0.1 |
dB |
|
||
|
监测灵敏度 |
-80 |
dbm |
|
||
|
监测通道 |
4 ～ 16 |
路 |
|
||
|
同步扫描通道 |
全部通道 |
/ |
|
||
|
采样率 |
≥100 |
MHz |
|
||
|
刷新率 |
≤ 1 |
s |
|
||
|
采样模式 |
24h不间断 |
/ |
|
||
|
采样时间覆盖 |
100% |
|
|
||
|
放电类型识别 |
5种以上典型放电类型 |
|
|
||
|
监测内容 |
放电幅值(Q)、相位(Φ)、次数(N)、放电率 |
/ |
|
||
|
局放故障定位 |
支持 |
/ |
|
||
|
同步信号 |
供电电源或其他 |
/ |
|
||
|
噪音消除能力 |
很强 |
/ |
|
||
|
过电压保护 |
支持 |
/ |
|
||
|
信号输入接口 |
N型射频端子 |
/ |
|
||
|
通讯接口 |
RJ45、光纤SC或ST |
/ |
|
||
|
系统综合 |
机柜形式 |
2U/19英寸插箱式铝型材机箱； |
|
|
|
|
性能 |
户外挂箱式（304不锈钢）； |
||||
|
|
设计寿命 |
20 |
年 |
|
|
|
|
适用电压等级 |
全电压等级 |
/ |
|
|
|
|
扩展性能 |
最大接入1000个点 |
/ |
采用分布式组网 |
|
|
试验情况 |
EMC试验 |
通过(最高等级) |
/ |
|
