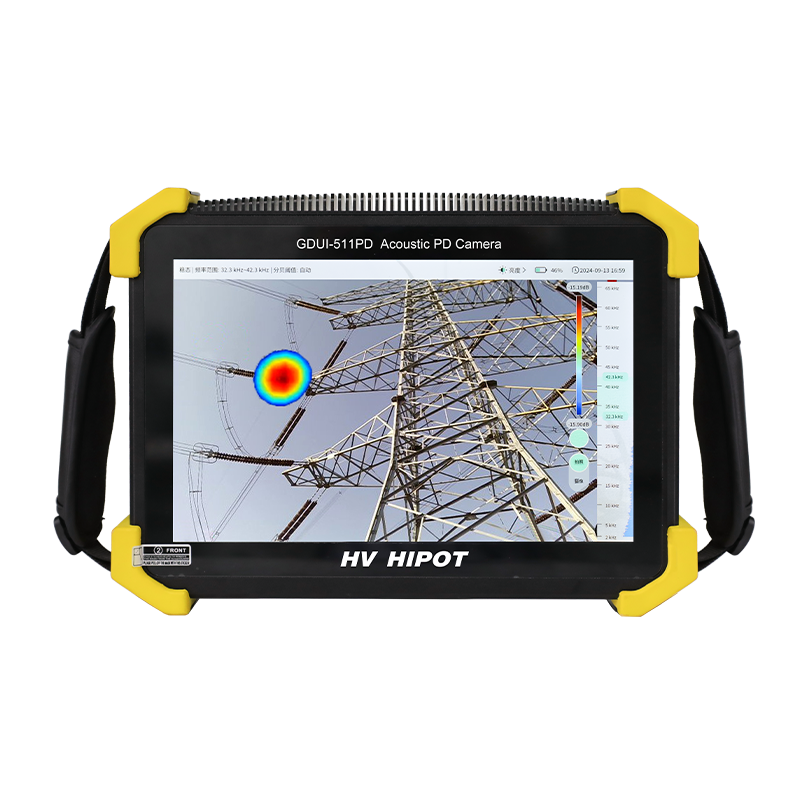

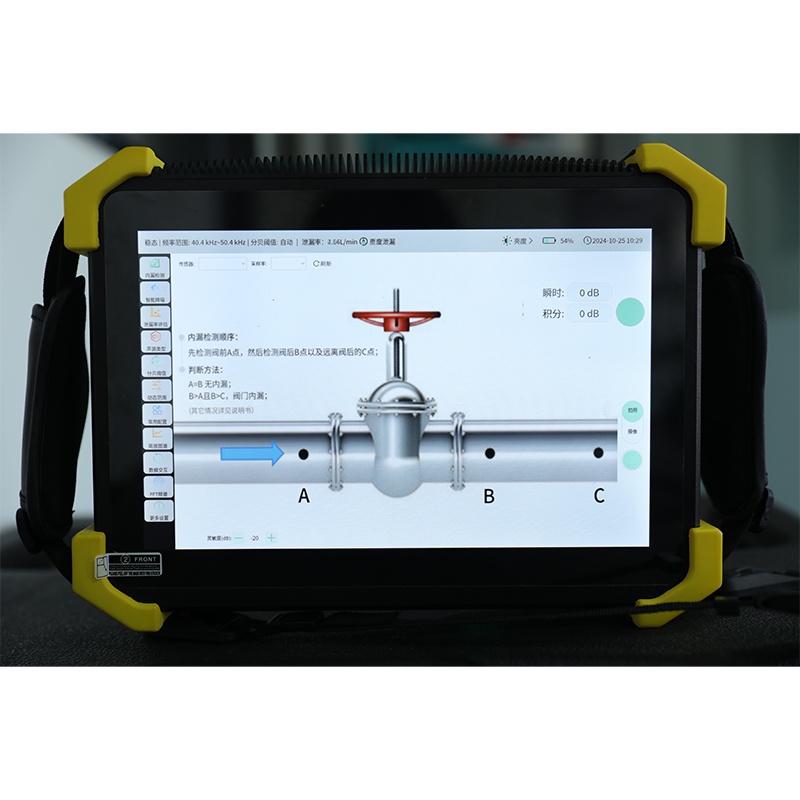

GDUI-511PD 声学成像仪采用国际领先的ESR环境声目标识别技术、基于波束形成理论的声源定位技术，测量设备发出的声音的位置和声音辐射的状态，从可听声频段到超声频段全覆盖并将采集的声音以彩色等高线图谱的方式可视化呈现，有效地测量声场分布。声场图与可见光的视频图像完美叠加，形成类似于热影像仪对物体温度的探测。该设备不仅可以检测气体泄漏与局部放电，还可扩展功能检测，包括红外热成像检测、内漏检测或其它检测功能。

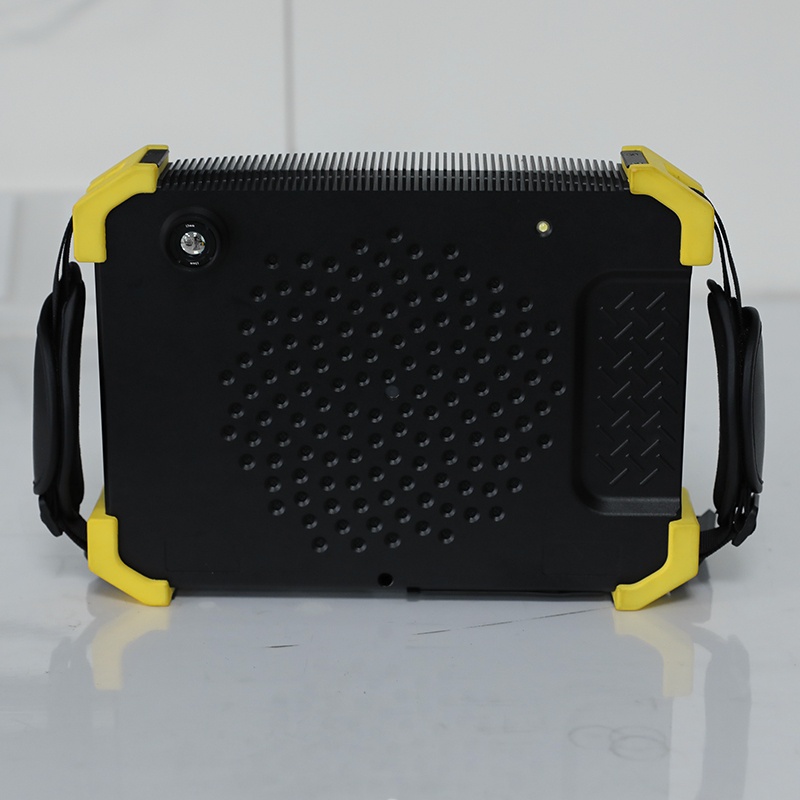

GDUI-511PD声学成像仪，采用高灵敏度的数字麦克风阵列，主要用于检测带压气体泄漏以及电气绝缘设备的局部放电。它设计有补光灯，用于弱光环境检测，并具有外接传感器功能。机身采用铝合金外壳来增加设备的使用耐久度，并在结构和电路设计时考虑到了防爆的需要，因此部分型号可在防爆环境下使用（请确保所购买的产品为防爆型号) 。

产品功能

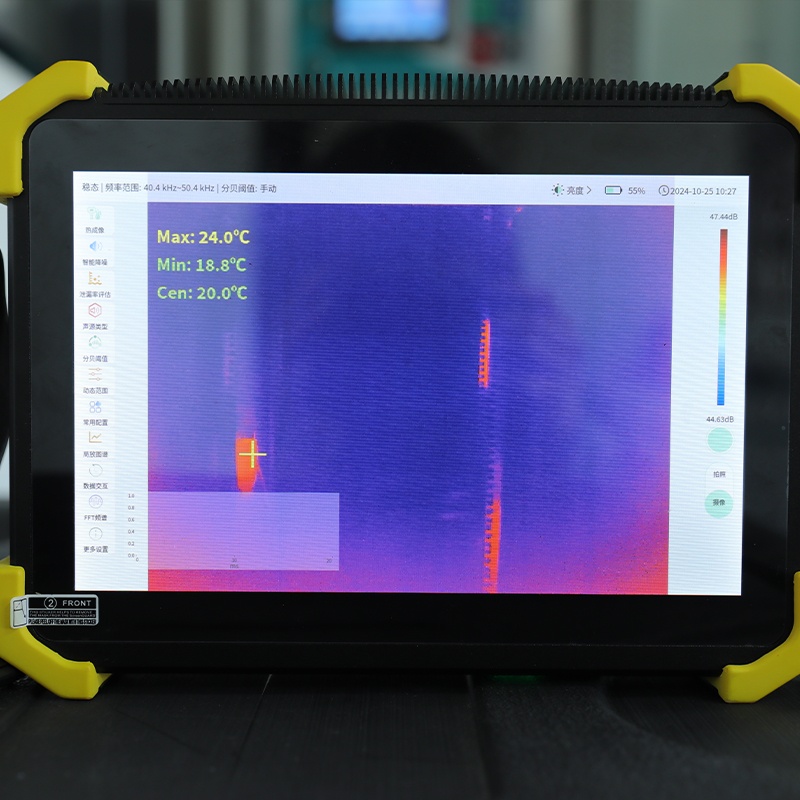

（1）热成像功能(选配) （2）智能降噪功能
（3）泄漏率评估功能（4）频率调节功能
（5）声源类型切换功能（6）分贝阈值调节功能
（7）添加常用配置功能（8）历史记录回看功能
（9）动态范围调节功能（10）FFT频谱
（11）局放图谱（12）拍照/录像

产品参数

参数类型	参数指标
尺寸	不大于27019045
重量	<2kg
外壳材质	铝合金+防摔硅胶保护套
IP等级	IP56
防爆等级	Ex ic IIC T4 Gc（适用于防爆型号）
显示屏	10寸电容式
显示屏分辨率	1280*800
摄像头	800万自动对焦
通道数	本说明书适用于64~144通道产品
麦克风	高灵敏度数字麦克风
测量频率	2kHz-65kHz
有效测试距离	0.5~50m以上（根据型号）
定位精度	±1cm
充电电压	15V 2A
内部储存容量	128GB+16GB
数据接口	TIF卡
接口类型	USB3.0/Type-C
稳态算法	具备稳态/瞬态算法
补光灯	1w补光灯
外接传感器	支持扩展USB外接传感器，包括声级计、振动传感器等
PRPD图谱	显示PRPD图谱
充电时长	2-2.5h
放电时长	常温下2.5h（带红外设备）/4h（不带红外设备）
