GDPM-94

高压输电线路绝缘子污秽度在线监测系统

技术特点
产品参数
产品图集
客户案例

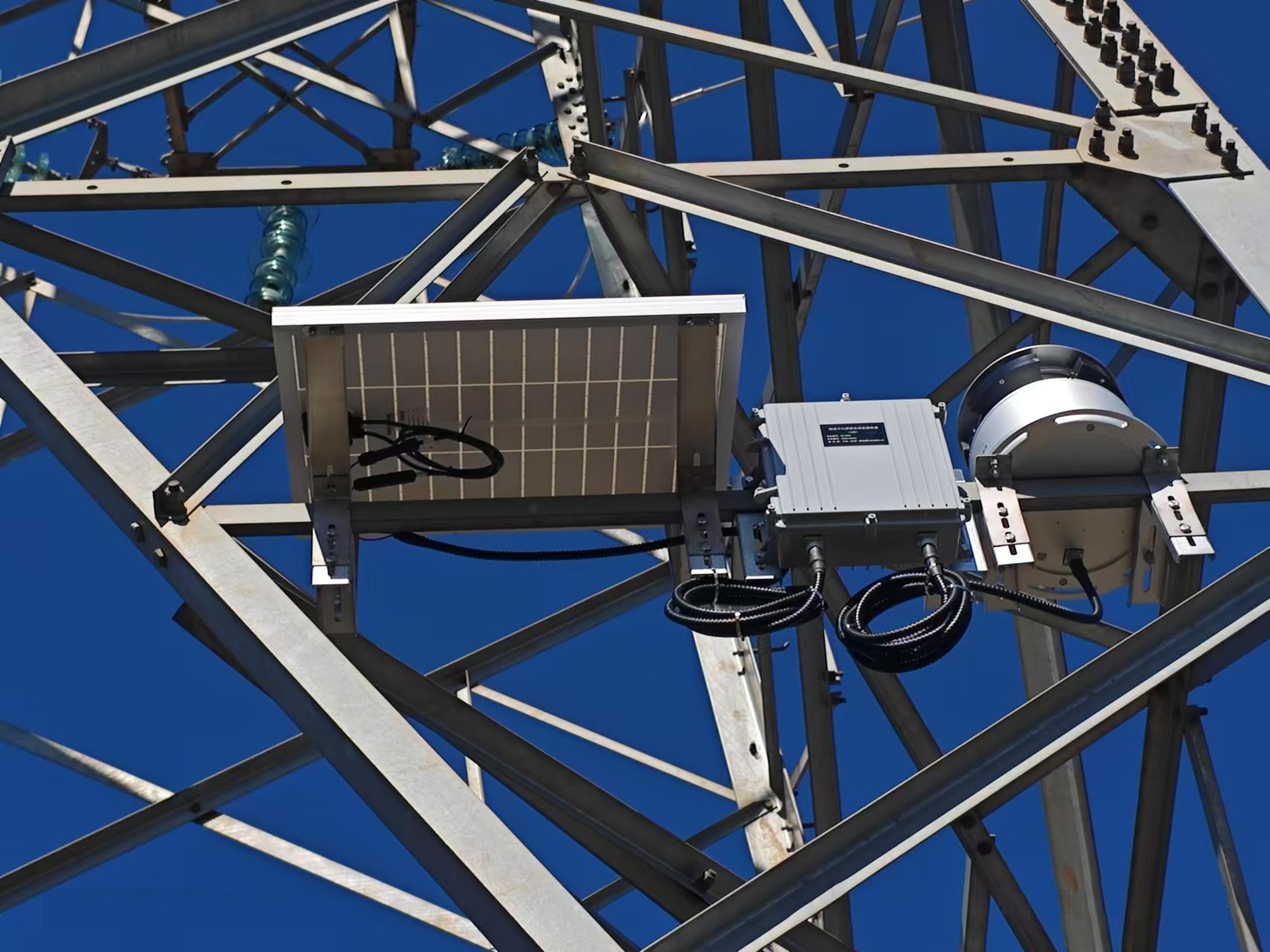

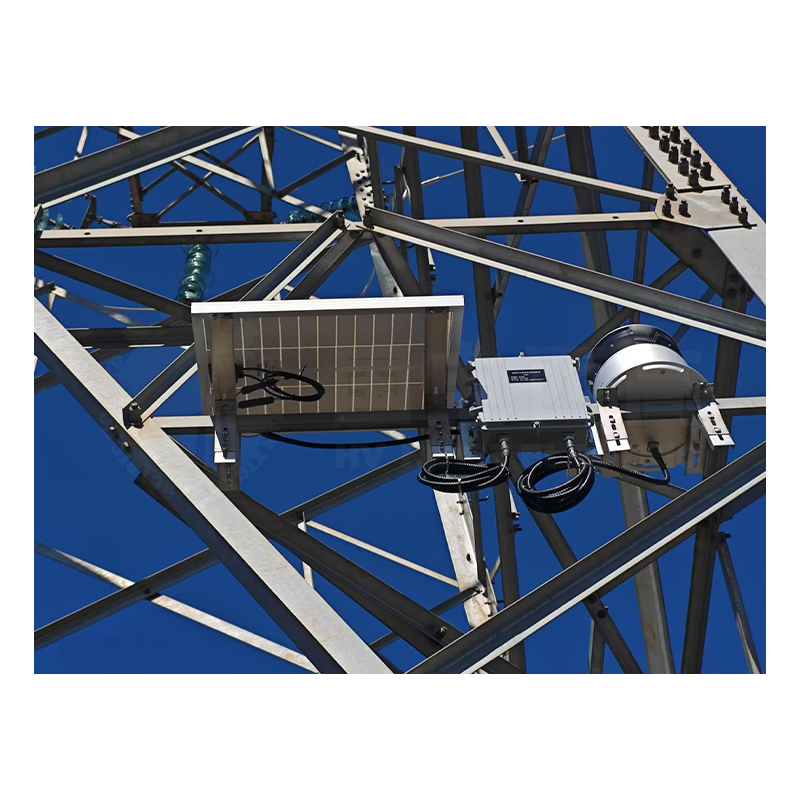

GDPM-94 高压输电线路绝缘子污秽度在线监测系统能够对高压运行环境中绝缘子盐密度、灰密度、气温、相对湿度进行实时监测，并通过 4G/5G 网络将监测信息发送给远程监控中心，由运行于监控中心的监控软件进行数据存储、显示，并综合各种参数计算分析得出绝缘子的绝缘水平。采用太阳能电池板和蓄电池供电方式，安装方便。投入运行后，可使运营部门及时掌握绝缘子的污秽状态及发展趋势，据此科学安排检修时间，有效预防线路污闪事故，减少经济损失，提高线路安全运行及信息化管理水平。

功能特点：

1. 支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔（5 分钟~24 小时）、报警阈值等参数；

2. 支持采用手机进行数据查询和报警接收；

3. 满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 1242-2015）。

产品参数

盐密度测量范围：	0mg/cm2～1.0mg/ cm2 ；准确度：±10％；
灰密度测量范围：	0mg/cm2～2.0mg/ cm2 ；准确度：±10％；
温度测量范围：	-40℃~+120℃；测量精度：≤±0.5℃；
湿度测量范围：	0～100%RH；测量精度：≤±3%RH；
工作环境：	温度：	-40℃~+85℃；
	相对湿度：	≤100％；
	大气压力：	550hPa～1060hPa；
供电方式：	太阳能+蓄电池，输入电压＋12V；
电池使用寿命：	≥3 年，无外部充电时可连续供电 20 天以上；
MTBF：	≥80000 小时；
重量：	≈20kg，以实物为准；
适用对象：	10KV~500KV 高压输电线路
