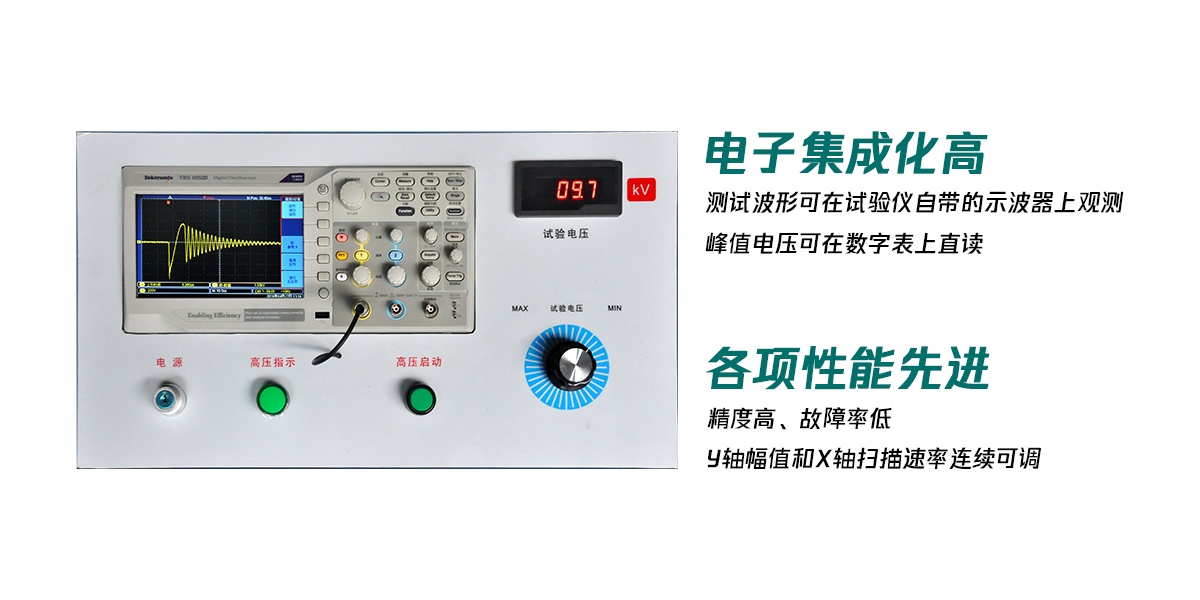

匝间冲击耐压试验仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

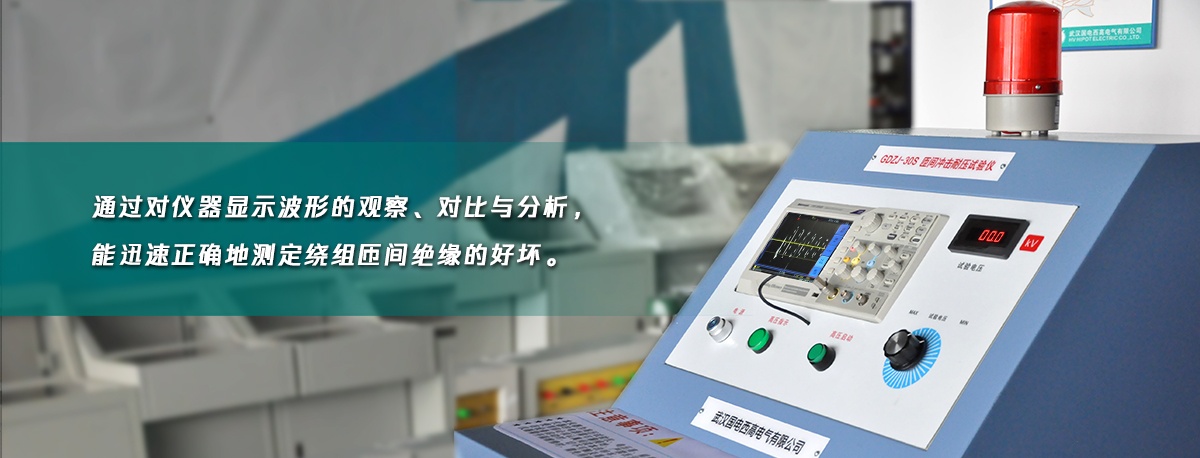

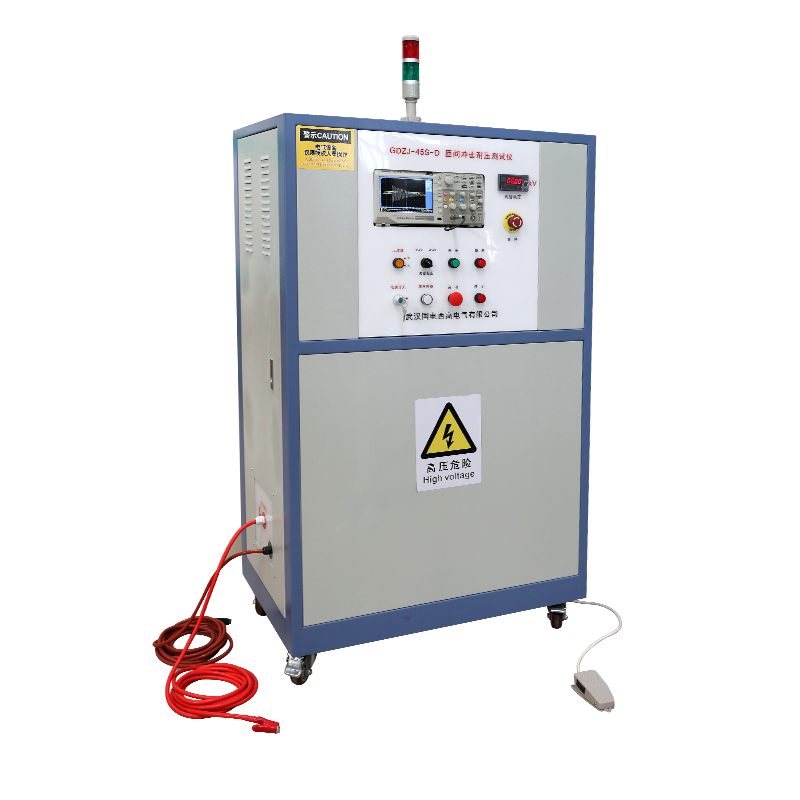

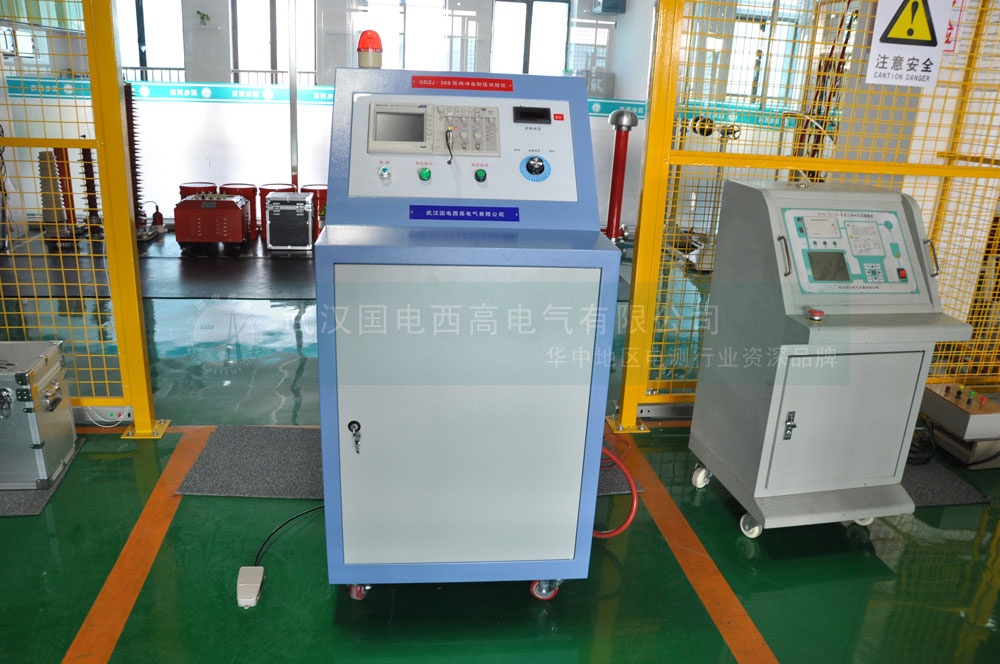

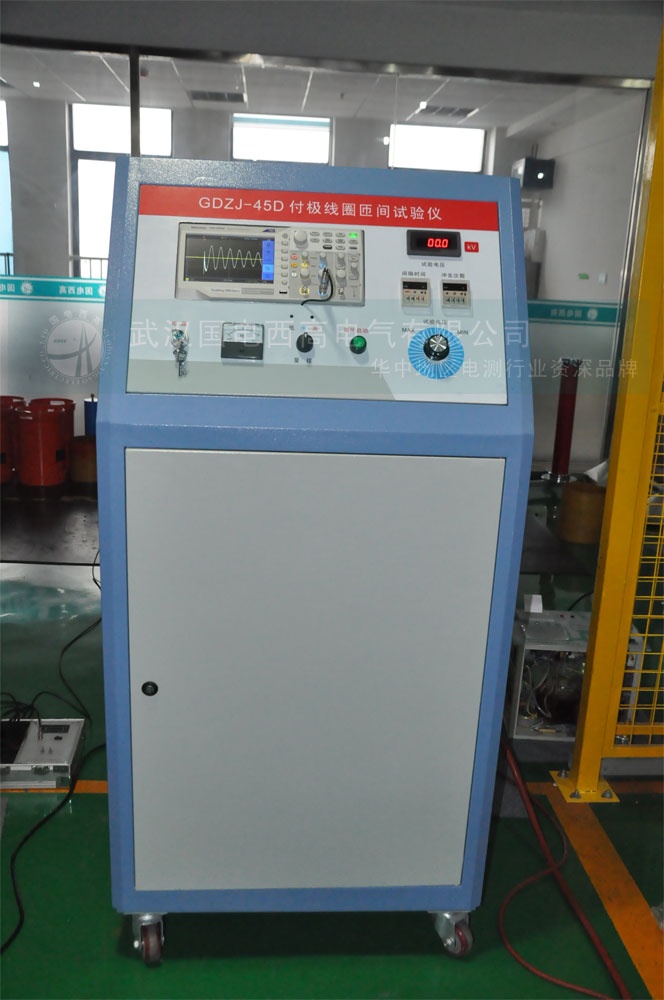

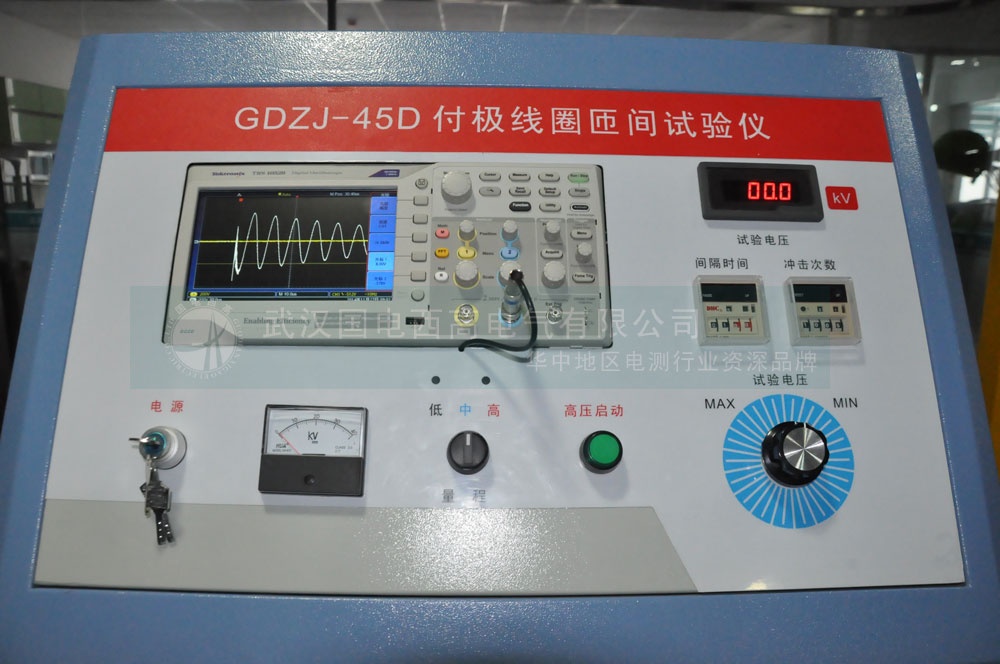

GDZJ-45S 匝间冲击耐压试验仪适用于额定电压 15000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。
GDZJ-45S 匝间冲击耐压试验仪是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。
· GDZJ系列匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品；
可用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器（包括开关电源变压器）、继电器及含有电磁线绕组的电器的匝间、层间绝缘强度试验。
匝间冲击耐压选型表
产品型号

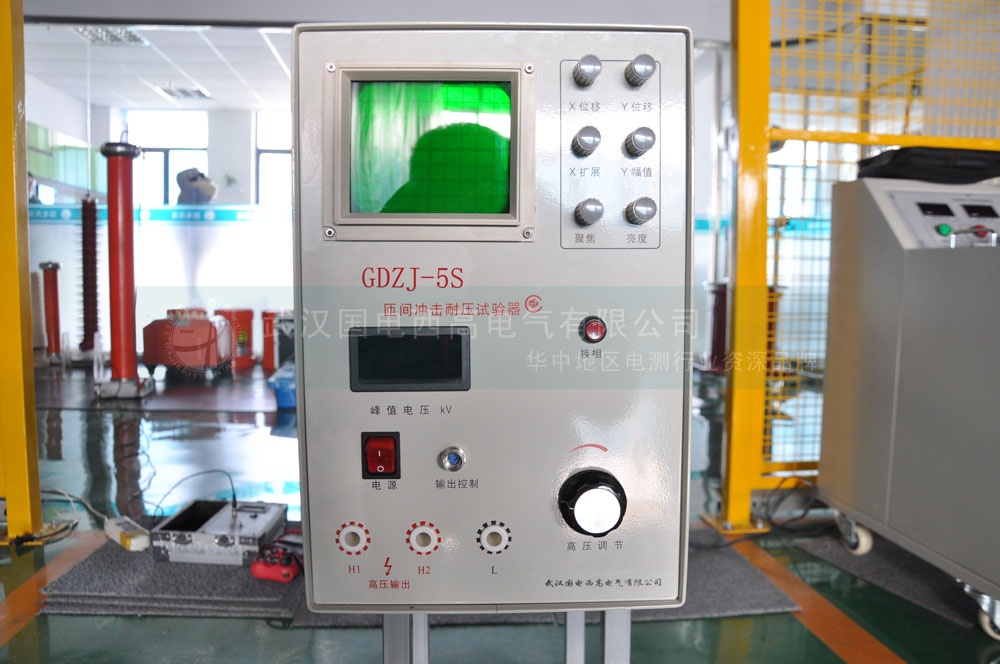

GDZJ-5S
GDZJ-10S

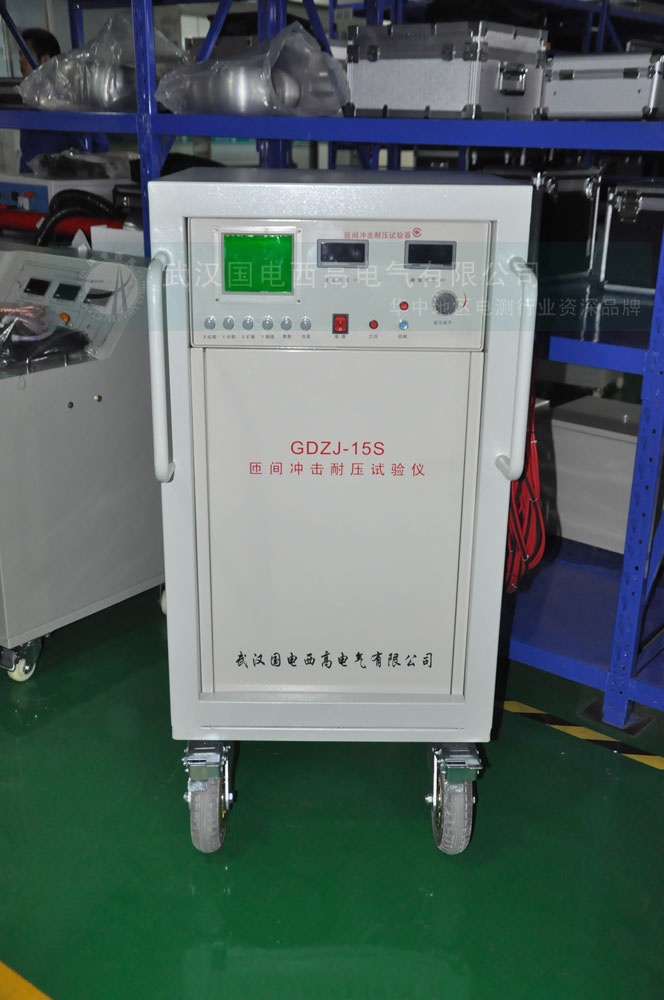

GDZJ-15S
GDZJ-30S

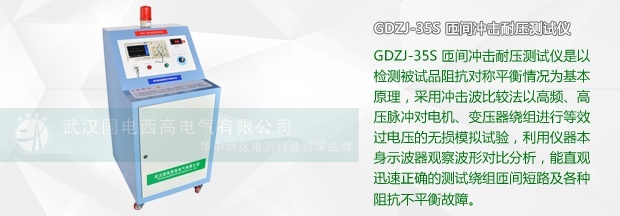

GDZJ-35S
GDZJ-40S
GDZJ-45S
产品用途
主要用于各种电压等级电机定子线圈的匝间冲击耐压试验
产品适用对象
220/380V及以下电机（容量小于100KW）
1140V及以下电机（容量大于100KW小于1000KW）
3.8KV及以下电机（容量大于100KW小于1000KW）
10KV及以下电机
10KV及以下电机（安全系数高的电机）
13.8KV及以下电机
15KV及以下电机
匝间冲击耐压相关的标准
1）GB/T22714-2008交流低压电机成型绕组匝间绝缘试验规范、
常见电机电压等级
220V、380V、660V、1140V、3800V、6600V、10000V、13800V、15000V。
JB/T10098-2000 交流电机定子成型线圈耐冲击电压水平
1
2
3
4
额定电压压（KV）
规定耐雷电冲击电压（峰值KV见注1.2）
规定耐陡峭波前冲击电压（KV峰值见注3.4）
按GB755规定工频耐电压（有效值）KV
UN
Up
U"p
2UN＋1
3
17
11
7
3.15
17.6
11.4
7.3
3.3
18
12
7.6
4
21
14
9
6
29
19
13
6.3
30.2
19.6
13.6
6.5
31
20
14.2
10
45
29
21
10.5
47
30.6
22
11
49
32
23
13.2
58
38
27.4
13.8
60
39
28.6
15
65
42
31
2）JB/T10098-2000交流电机定子成型线圈耐冲击电压水平、
3）JB/T9615.2-2000交流低压电机散嵌绕组匝间绝缘试验限值、试验电压Up﹦K1×K2×Ug(主要针对1140V及以下电机）
4）IEC34-15第二版规定试验电压Up﹦0.65（4Un＋5KV）主要针对3-15KV的电机)
