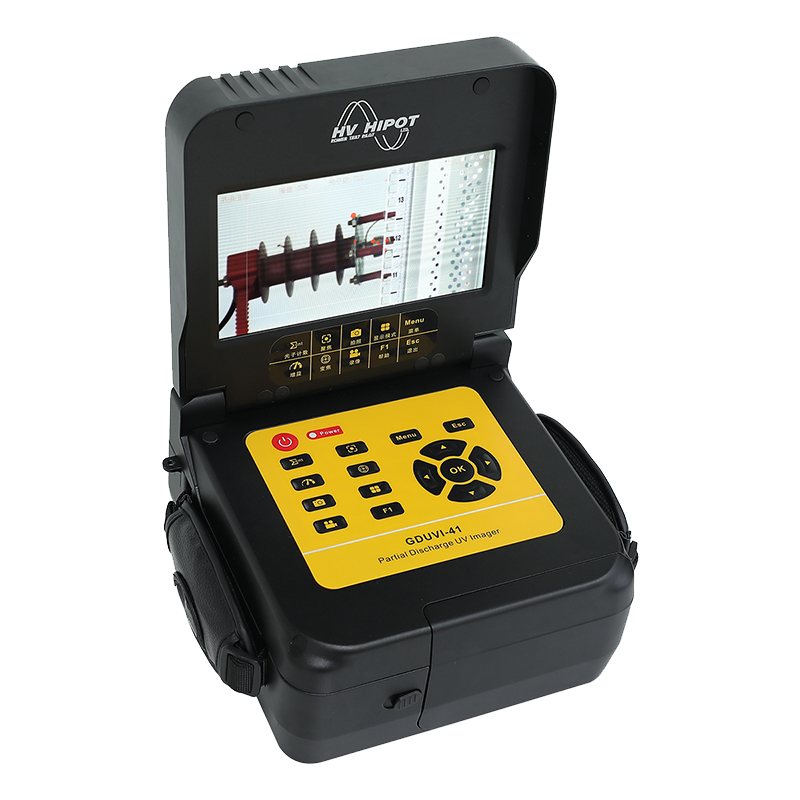

GDUVI-41日盲型紫外成像仪采用日盲技术，将可见光、紫外光双光路同时成像，通过两路图像的实时同步融合来实现对紫外发光位置的定位，可全天候进行检测。其中视频显示可单独显示紫外视频和可见光视频，或者叠加后的合成视频，可对选定范围的紫外光点进行计数，提供测量数据。

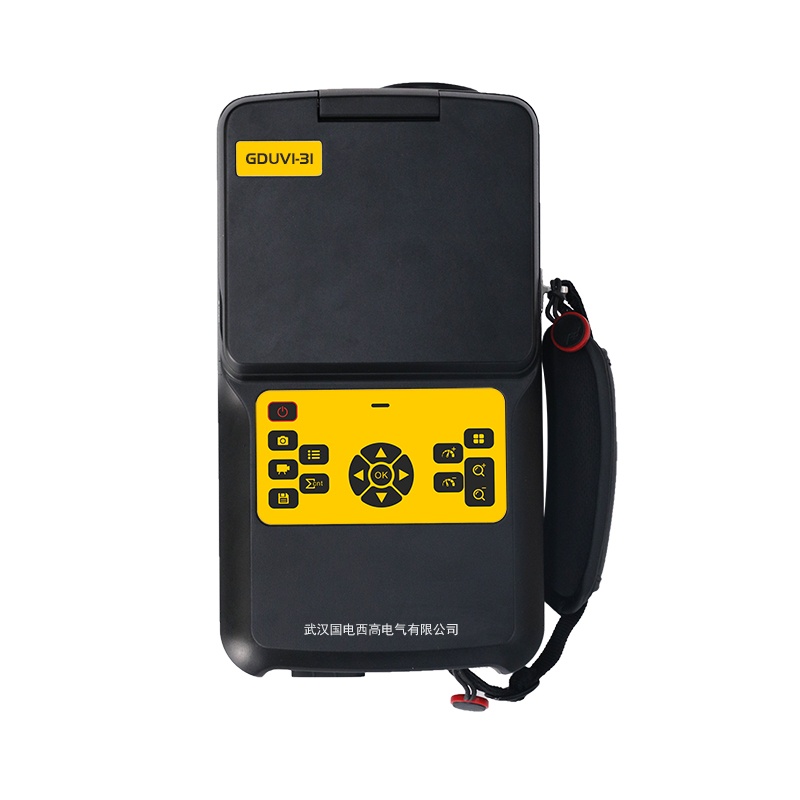

GDUVI-31全日盲型紫外成像仪是最新一款强大的双视场照相、摄像型双通道紫外成像仪。本产品主要采用了紫外探测技术、日盲紫外滤光片技术、光学技术和融合算法技术，利用日盲紫外波段（240-280nm）信号，可以在全日光下，排除背景的干扰，探测到电晕产生的微弱信号。通过紫外与可见光谱的融合，能实现紫外/可见光双光谱成像，并对电晕位置进行形象、直观的准确定位。

日盲紫外紫外成像仪可以对电晕进行精准的定位，指示问题位置，评估受测体情况及其严重性程度，可以全天候的辅助巡检人员对电力、电器、工厂、铁路等线路、设备进行巡检。

· 型号：GDUVI-31 GDUVI-41

· 响应波段：240-280nm

· 高灵敏度探测器

· 精确定位电晕位置

· 紫外光子计数

· 集成化设计，操作简便

GDUVI-31 全日盲型紫外成像仪		GDUVI-41 全日盲型紫外成像仪
紫外光通道特性		功能选项		参数说明
波长范围	240 ~280 nm	特性参数	紫外光灵敏度	2.0x 10^-18watt/cm²
最小放电灵敏度	1Pc/10m		响应波段	240-280nm
最小无线电电压探测灵敏度	3.6dBμV (RIV) @ 10m		灵敏度（典型最大）（lux）	≤0.0005（F1.8，50IRE）fps
最小紫外光灵敏度	2.0×10-18watt/cm²		灵敏度（典型）（lux）	≤0.28（F1.8，50IRE）fps
聚焦及距离	自动聚焦、3m~ ∞		紫外/可见光叠加精确度	＜1.0mrad
双视场角	13.3°×10.6°（广角）和 5°×3.75°（长焦）		视场角	6.6⁰*3.7⁰
可见光通道特性			紫外变焦	2倍、4倍、8倍
聚焦距离	3m~∞		可见变焦	20倍光学、12倍数字
可见光最小灵敏度	0.1 Lux		聚焦范围	＜0.5米至无限远
聚焦	自动聚焦		聚焦类型	自动聚焦、手动聚焦
显示			叠加显示	紫外可见融合、仅紫外图像、仅可见光图像
显示模式	紫外图像、可见光图像、叠加图像		仪器设置	增益（0-100%），聚焦（可见光），日期/时间
叠加精度	≤1mrad		内置传感器	温度、湿度、GPS（选配）
屏幕类型	5 英寸透射防太阳光型 LCD 屏		存储	TF卡，64GB
屏幕亮度	450cd/㎡		视频格式	AVI（H.264压缩）
屏幕分辨率	640×480		存储容量	2000+图像或＞2小时视频/GB
状态信息显示	电量、存储卡、增益、计数、日期、功能、聚焦模式	图像显示	成像模式	紫外光、可见光、融合模式
控制盒操作			状态显示	当前功能、紫外光子数、电池电量、日期与时间。
工作模式	实时、休眠、关机		显示屏	7英寸高清显示屏
工作时长	24 小时连续工作，无明显发热、无需制冷	电源	电池类型	内置锂电池
控制输入	一对一按键输入		电池操作时间	＞2小时
存储与回放			额定功耗	12W
录像功能	提供		主电源适配器	AC110-240V , 50-60HZ/ 19VDC 3.42A
拍照功能	提供	环境参数	操作与存储温度	-20℃至+55℃
数字存储	可插拔 32G TF 卡		保存温度	-20℃至60℃
视频格式	MP4		工作湿度	90%，无凝露
图像格式	JPG		物理保护	冲击吸收外壳
回放功能	图片/视频
特性参数
探测器	自主研发军事级高灵敏度、高增益探测器，寿命无衰减
图像融合技术	数字滤波降噪，高精度图像融合算法
电晕颜色	多种颜色可选
电源
电池	超高性能锂电池
续航时间	≥4.5h
外接电源	DC14.8V 12W
环境参数
工作温度	-20℃ — +55℃
物理参数
尺寸（长宽高）	24.4×13.5×9.6 ㎝
重量	1.8kg
