· 调波电阻均采用板型结构，无感绕制

· 接头处采用弹簧压接，调波时插拔方便

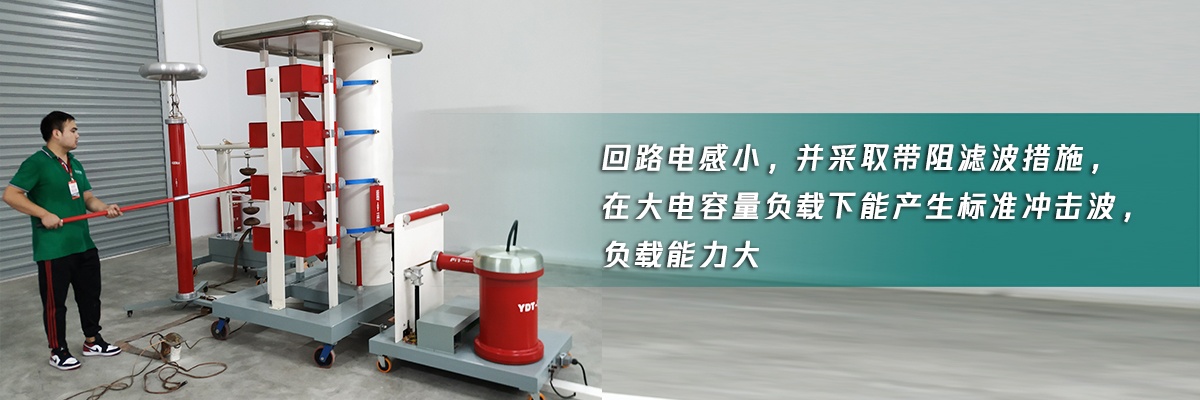

· 回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大

· 三间球隙放电触发方式、动作可靠

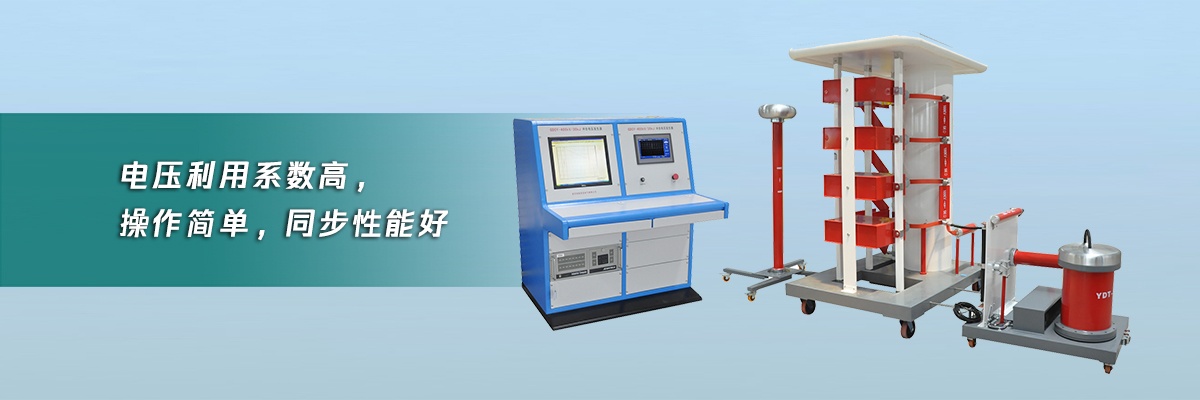

· 电压利用系数高，操作简单，同步性能好

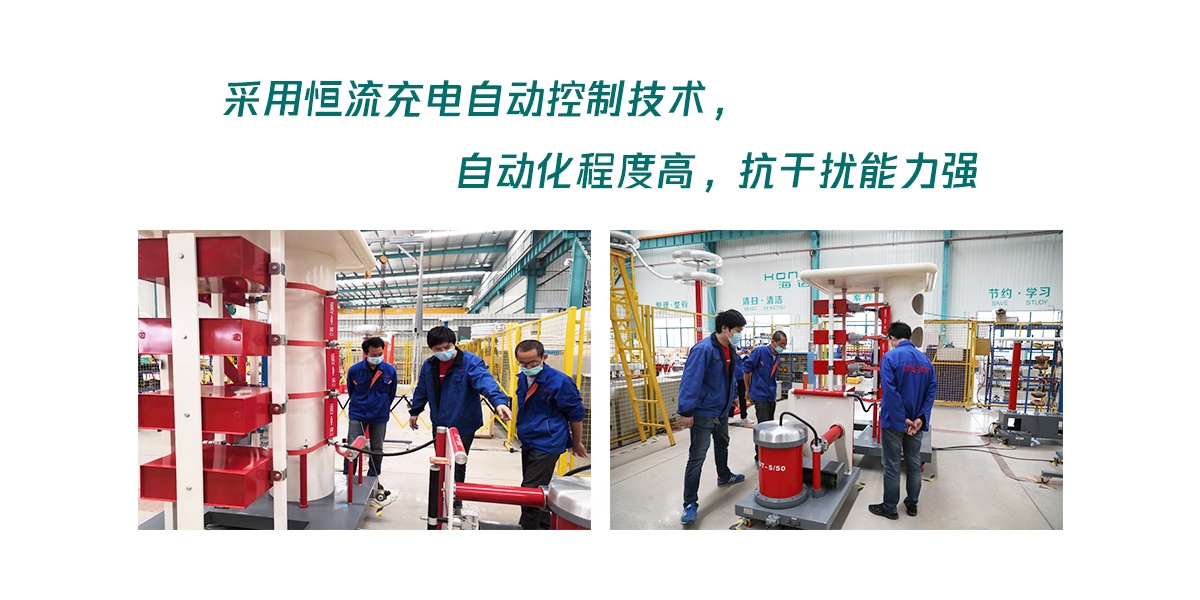

· 采用恒流充电自动控制技术，自动化程度高，抗干扰能力强

· 全波、截波均采用电子线路，可调节延时点火触发

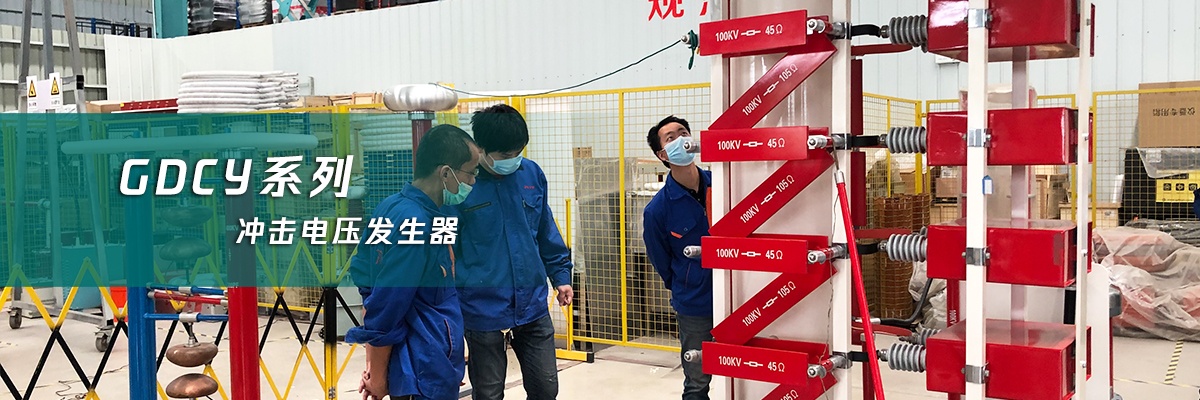

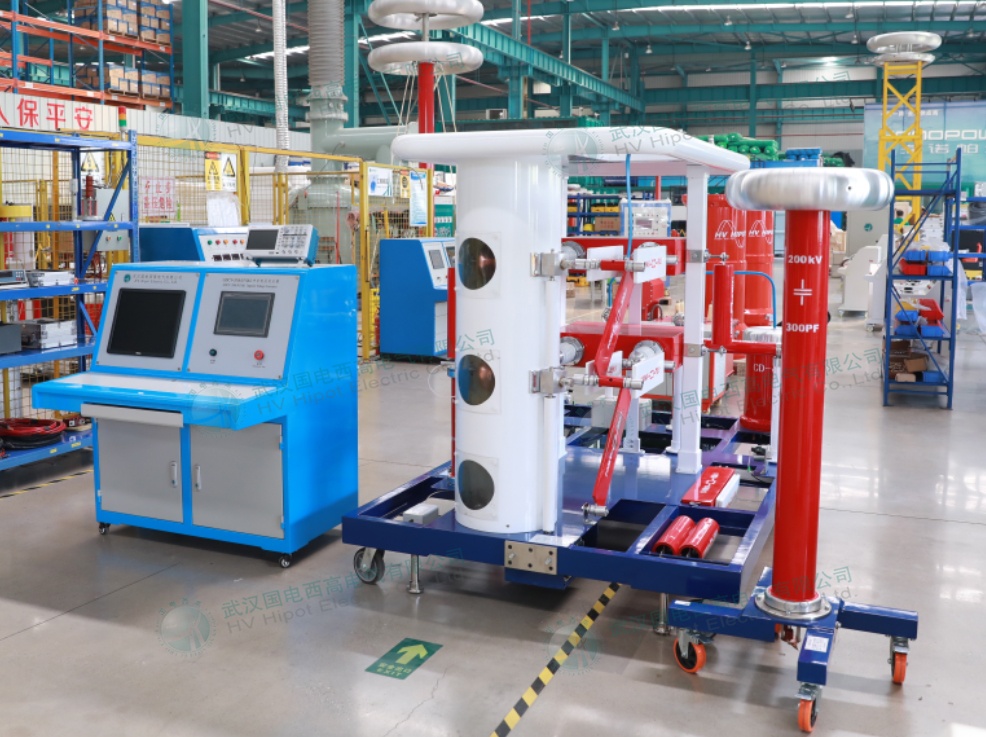

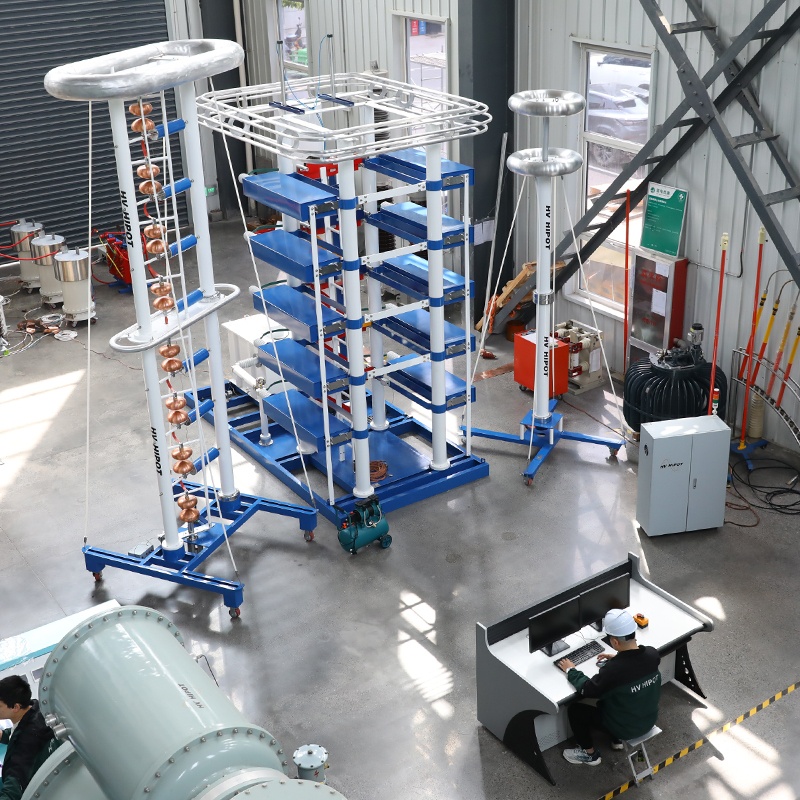

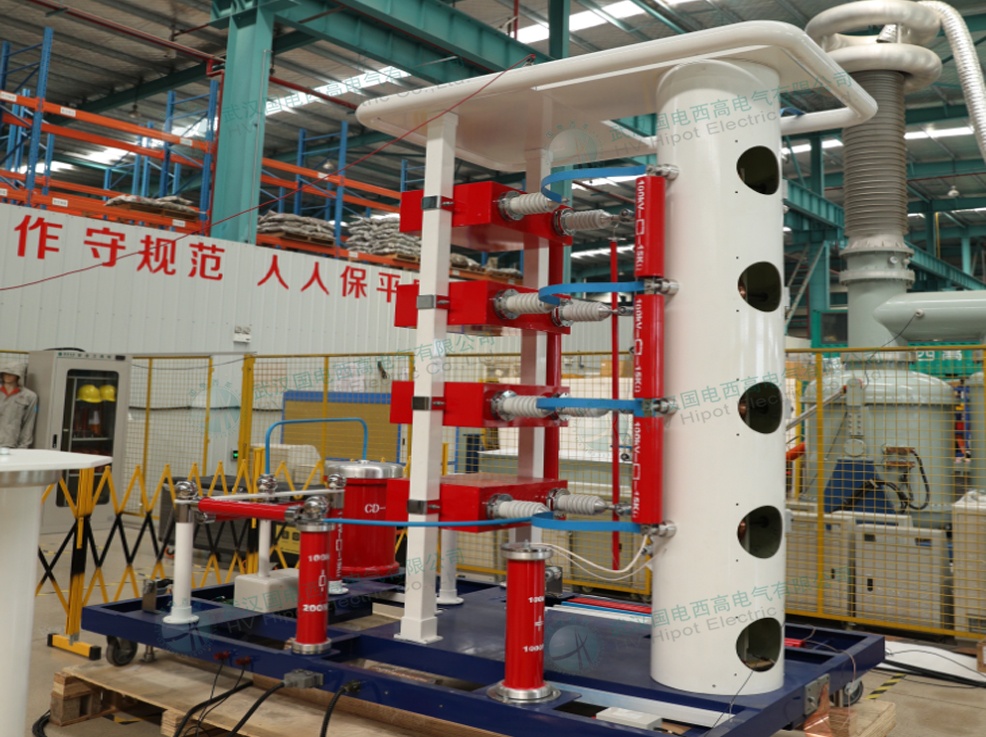

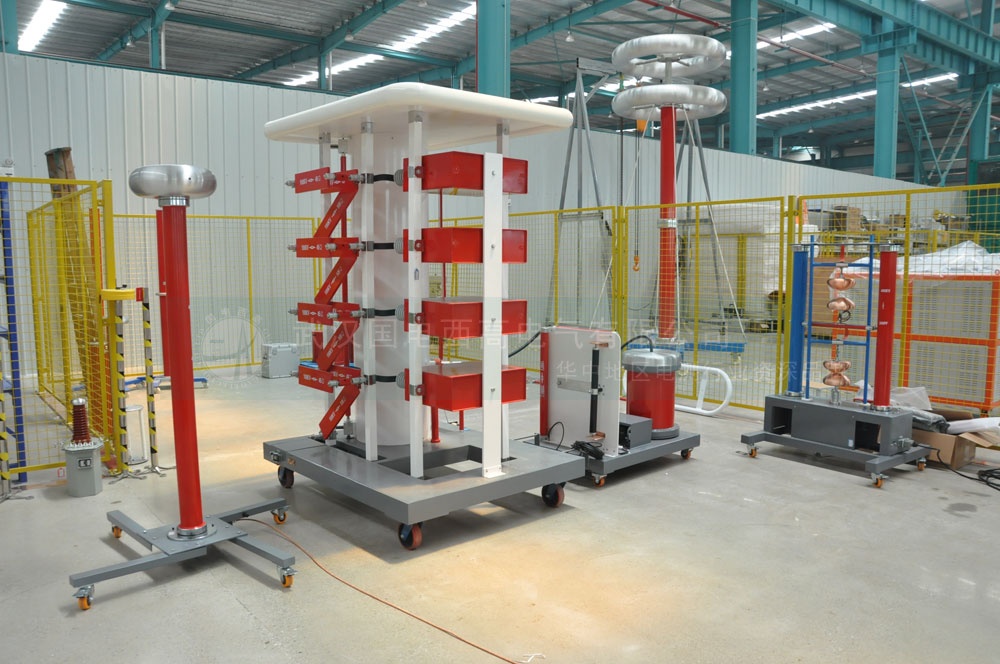

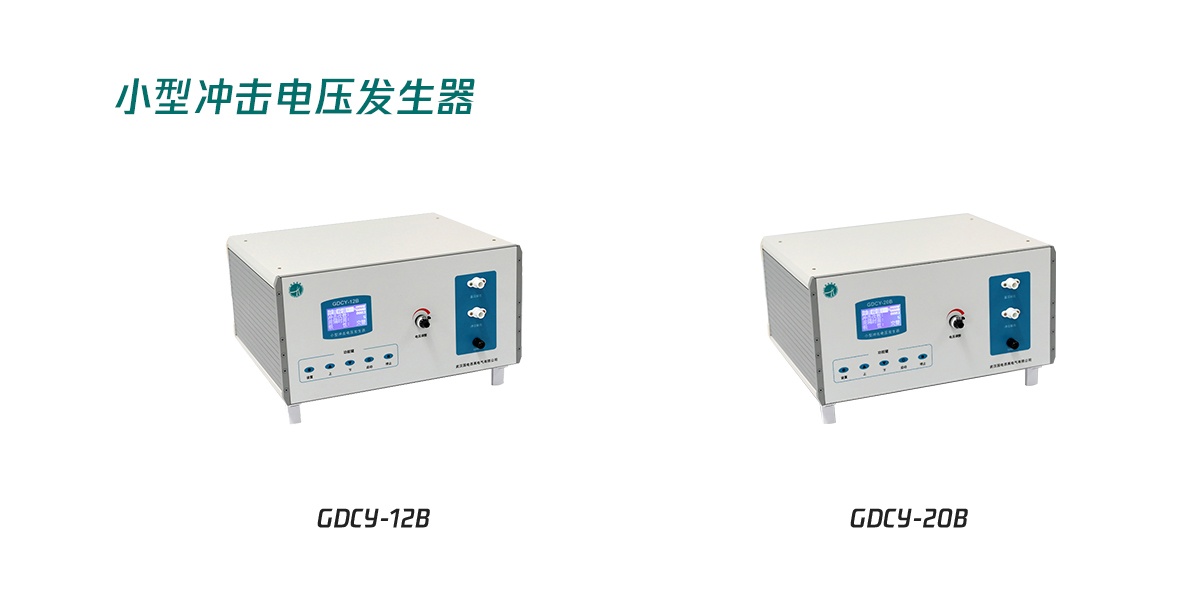

GDCY系列冲击电压发生器(又名：雷电冲击电压发生器，冲击电压测试系统，截波冲击电压发生器，陡波冲击电压发生器，雷电冲击电压发生器试验装置，冲击电压发生器试验装置)主要用于包括绝缘子串、长空气间隙、套管、互感器以及变压器等高压电力设备等被试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波等各种形式的冲击试验，检验其绝缘性能。可产生宽范围电压和能量的标准雷电波、操作波、雷电截波以及震荡雷电波等多种冲击电压波形。

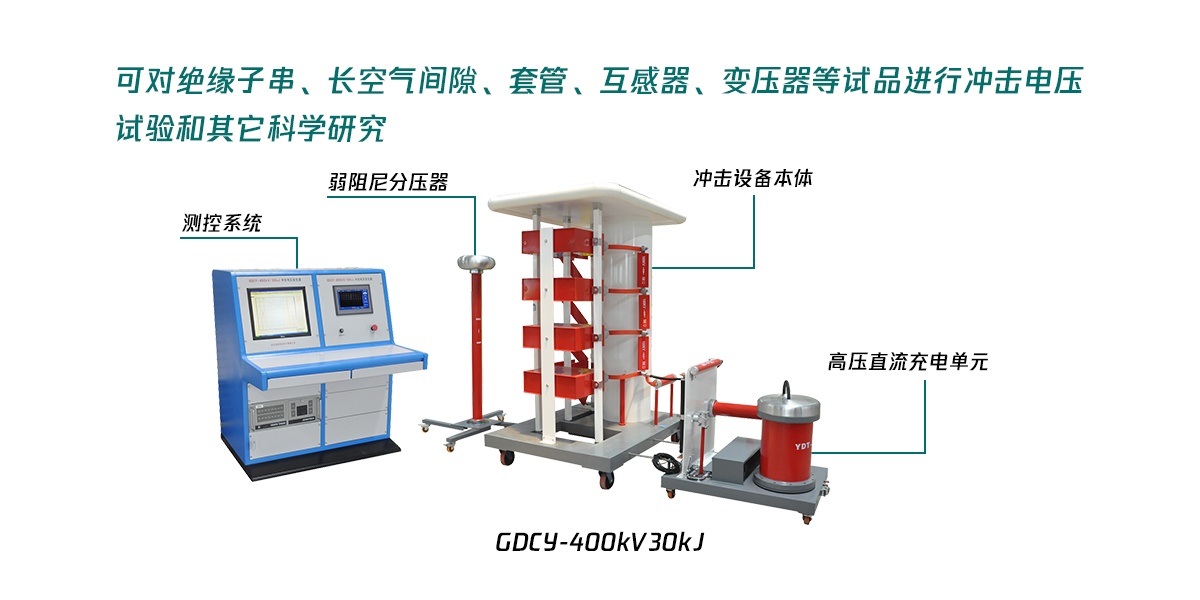

GDCY系列冲击电压发生器主要分为以下四个部分：

1.高压直流充电单元
2.冲击设备本体
3.放电装置和测试箱
4.手动控制系统或计算机测控系统

冲击电压等级	100kV-7200kV
标准雷电波	1.2±30%/50±20%μS
峰值振荡	小于 5%
标准操作波	250±20%/2500±60%μS
振荡雷电波的波头时间	不大于 15 μ S
振荡操作波的波头时间和振荡操作冲击波的波头时间	15μS-1mS
最低输出电压	≥ 10%Un
充电电压不稳定度	<±1%
同步范围	≥ 20%
同步放电误动率	<2 %
点火范围	10% ～ 100%
工作时间	≥ 70%UN 间断工作（ 300s 充放电 1 次） <70%nn 连续工作（ 120s 充放电 1 次）
发生器效率：雷电波 ( 空载 )	≥ 90 %
截断时间	2 ～ 5 μ S

型号	适用对象	电压等级(kV)	级数	总电容（uF）	冲击能量(kJ)	相关标准
GDCY-100kV/5kJ	10kV 开关	100	1	1	5	1)GB1094.3-2003电力变压器第3部分绝缘水平绝缘试验和外绝缘空气间隙（全波、截波、操作波） 2)GB3906-2006 3.6kV～40.5kV 交流金属封闭开关和控制设备（全波） 3)GB1207-2006 电磁式电压互感器 (全波、截波) 4)GB1208-2006 电流互感器(全波) 5)GB/T 20642-2006 高压线路绝缘子空气中冲击击穿试验（全波） 6)GBT 1094.6-2011 电力变压器第6部分：电抗器（全波、操作） 7)GB/T 12706.3-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第3部分:额定电压35kV(Um=40.5kV)电缆（全波） 8)DL/T557-2005 高压线路绝缘子空气中冲击击穿试验—定义试验方法(陡波) 9)GB311.1-2012 高压输变电设备的绝缘配合
GDCY-100kV/10kJ	10kV 开关/变压器	100	1	2	10
GDCY-100kV/15kJ	10kV 开关/变压器/电抗器	100	1	3	15
GDCY-200kV/10kJ	10kV（20kV）开关/变压器(带截波)	200	2	0.5	10
GDCY-200kV/15kJ	10kV（20kV）开关/变压器/电抗器	200	2	0.75	15
GDCY-300kV/10kJ	35kV 开关	300	3	0.222	10
GDCY-300kV/15kJ	35kV 开关、变压器（小容量）	300	3	0.333	15
GDCY-300kV/30kJ	35kV 开关、变压器(大容量)	300	3	0.667	30
GDCY-400kV/15kJ	35kV 开关、变压器（小容量）	400	4	0.1875	15
GDCY-400kV/30kJ	35kV 开关/变压器（带截波）/电抗器	400	4	0.375	30
GDCY-800kV/40kJ	110kV 开关/变压器/电抗器/绝缘子	800	4	0.125	40
GDCY-800kV/60kJ	110kV 开关/变压器/电抗器/绝缘子	800	4	0.1875	60
GDCY-900kV/30kJ	110kV 开关	900	6	0.074	30
GDCY-900kV/60kJ（600KV陡化装置）	110kV 开关/变压器（小容量）/电抗器/绝缘子	900	6	0.148	60
GDCY-1200kV/30kJ（800KV陡化装置）	支柱绝缘子	1200	8（12）	0.042	30
备注：1）标准雷电冲击电压（全波）：具有波头时间为1.2us和半峰时间为50us的冲击电压；2）标准操作冲击电压（操作）：具有峰值时间为250us和半峰值时间为2500us的冲击电压；3）标准雷电冲击截波（截波）：经过2~5s被截断的标准雷电冲击波，有关设备标准可以规定不同的截断时间；4）标准雷电陡波冲击电压（陡波）：波头时间为100～200ns陡波冲击波（陡度大于1000KV/us（或2500KV/us）陡波冲击波）。
