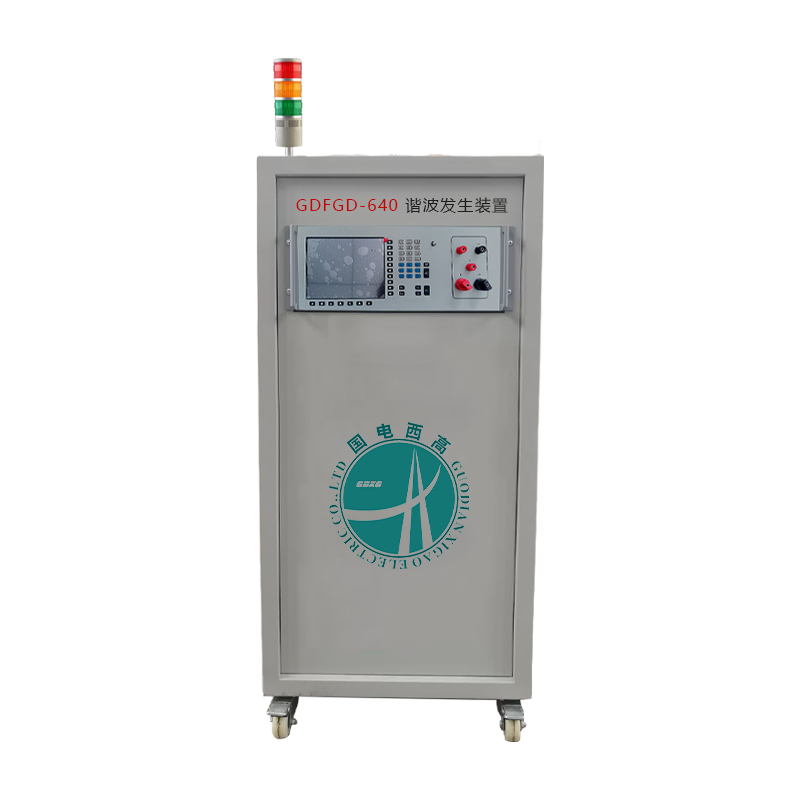

武汉国电西高GDHGD系列 电网标准谐波发生装置采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的检测技术研发生产，可以产生幅度可调、相位可调、频率可调、功率稳定的单相标准工频电压、电流信号。具备正弦波输出模式和多种谐波叠加输出模式，能够充分模拟各种电网异常状况，可配合完成过欠压、过欠频、不平衡等保护功能测试，满足相关法规的测试要求。

仪器特点及功能

采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化；

装置集成标准源、谐波、电能及误差校验多种功能；
具有超强的电容负载驱动能力，可满足各种性质负载要求；
具备谐波模式，可叠加2~51次谐波，谐波次数、谐波含有率、谐波相位可任意组合叠加输出；
3倍额定电流冲击承受2S，带载能力强；
测量功能齐全：电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数；
设备可附加误差校验功能，可校多功能表，如：电压表、电流波、功率表、电能表等；
当电压短路、电流开路或接线错误时，可自动停止输出并伴有报警窗及声音提示；
采用组合机柜镶嵌结构，可定制高压源和高精度高电压采集单元，以满足高电压输出；
高压源采用高频资料制作而成，能高稳定输出，波形无畸变；
高精度高压采集单元采用SF6充气式设计，精细小巧，精度高达0.2级；
标配RS232通讯接口，可选配RS485、GPIB、Ethernet通讯接口或模拟控制方式。

产品参数

交流电压输出	量程RG：0-600V-4000V（定制柜式）
	准确度：0.5%
	输出功率：≥100VA
	失真度：≤0.1%（非容性负载）
交流电流输出	量程RG：0-100A
	调节范围: (0～120)%RG  调节细度: 0.01%RG
	准确度：0.5%
	稳定度：≤0.005%/3分钟
	最大输出功率：≥100VA
	失真度：≤0.1%（非容性负载）
相位	调节范围: 0°～359.999°
	调节细度：0.001°
	准确度：0.02°
频率	调节范围：40Hz～70Hz
	调节细度：0.0001Hz
	准确度：0.001Hz
谐波输出	谐波次数：2-51次
	谐波含有率设置范围：0～40%
	谐波含有率设置准确度：设置值±0.1%
环境条件	工作环境温度： 0℃～40℃
	相对湿度： ≤85%
	工作电源： AC220V±15%，最大功耗400VA
外观尺寸及重量	外观尺寸：600mm×800mm×560mm
	重量： 56Kg
